《杭ナビショベル》 3D-MG LPS ショベル X-M3x LN

“杭ナビ”LN-150がマシンガイダンスセンサーに早変わり!

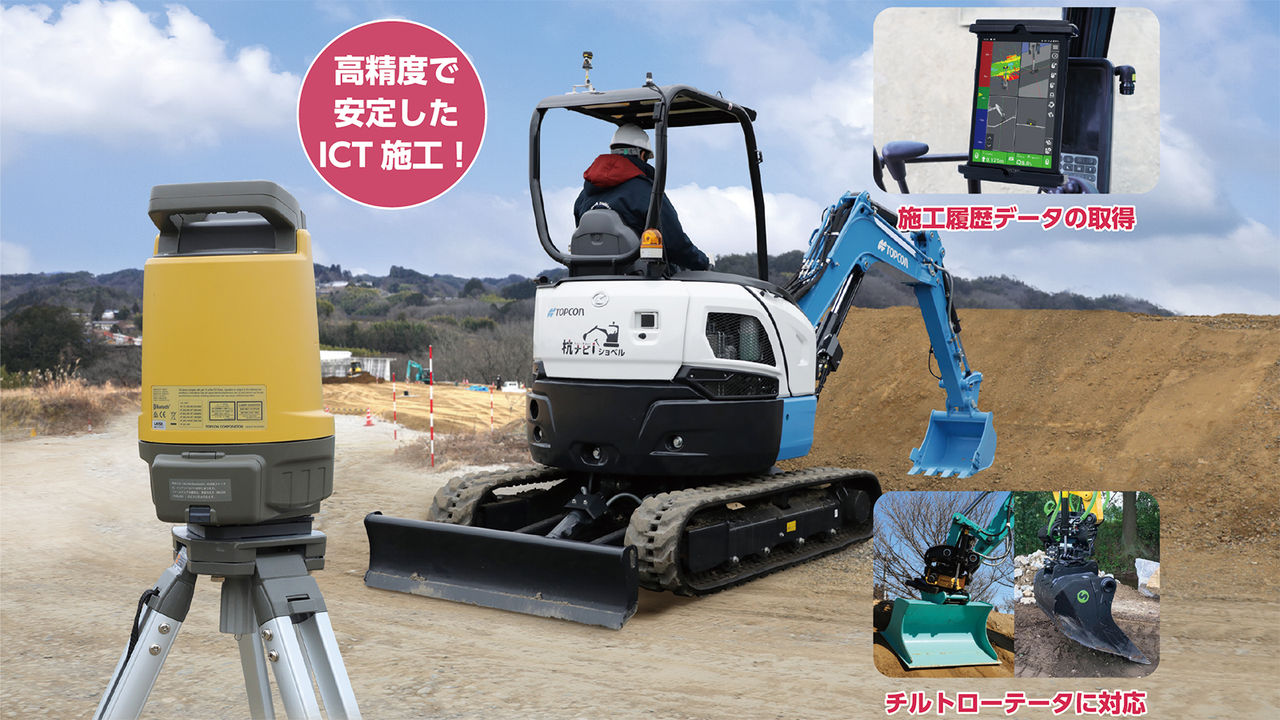

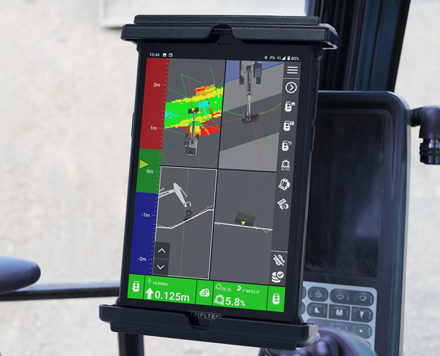

ICT施工の普段使い! 3次元設計図面上でリアルタイムにバケットの刃先をガイダンス!
杭ナビショベル
《杭ナビショベル》 3D-MG LPS ショベル X-M3x LN
小規模ICTに最適!

事務所から現場建機に設計データを送受信することが可能です。設計変更などの際、すみやかに対応できます。

小規模ICTに最適!
“杭ナビ”を活用したICT建機システム
“杭ナビ”を活用したICT建機システム

“杭ナビ”LN-150を、そのままマシンガイダンスシステムのセンサーとしてご利用いただけます!*
ICT建機システム導入のハードルを、大きく下げることが可能となりました。



* LN-150のソフトウェアアップグレード(有償オプション)が別途必要になります。

小型ショベルにも装着可能
小型ショベルにも装着可能

機械質量が6t未満の小型ショベルにも装着できますので、小規模工事でも活用できます。
建機のメーカー・サイズを問わず、様々な油圧ショベルに装着できます!

上位機種と同等の安定したICT施工精度を実現
上位機種と同等の安定したICT施工精度を実現

位置情報センサーに”杭ナビ”LN-150を採用したことにより、高精度で再現性の良い安定した施工が可能です。

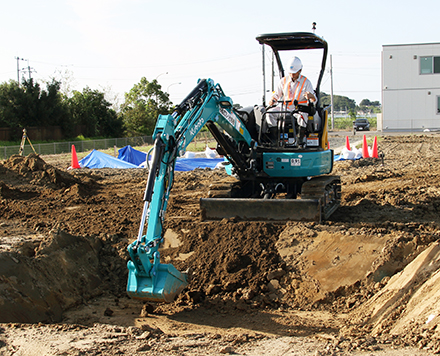

スイングブームに対応(オプション)
スイングブームに対応(オプション)

センサーを所定の位置に装着することで、スイングブームに対応します。
主に狭小現場での運用や構造物付近での掘削作業で、より安定した作業が可能となります。

“杭ナビ”1つで測量から施工まで
“杭ナビ”1つで測量から施工まで

測量と施工の用途に応じて毎日使える”杭ナビ”LN-150は「ICTの普段使い」を実現可能とし、現場の働き方や生産性向上に貢献します。

ローカライズを不要とした簡便な取扱い
ローカライズを不要とした簡便な取扱い

杭ナビショベルでは、GNSSタイプのICT建機で必要なローカライズ作業が不要です。
“杭ナビ”LN-150とショベルが操作できる方なら、どなたでもお使いいただけます。

優れた拡張性 GNSSタイプへのアップグレード可能
優れた拡張性 GNSSタイプへのアップグレード可能

杭ナビショベルは小規模向けのマシンガイダンスシステムですが、より大きな規模へ対応したGNSSタイプのマシンガイダンスおよびマシンコントロールへのシステムアップグレードが可能です。

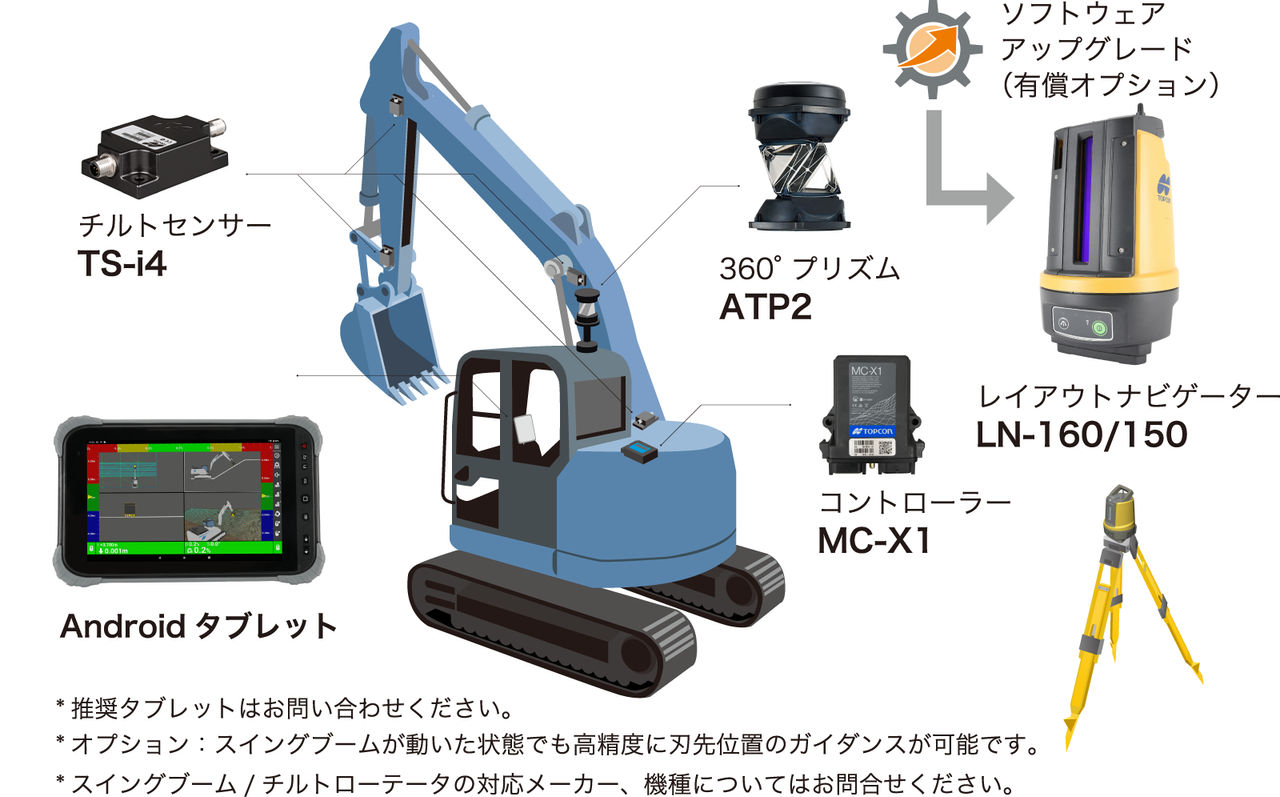

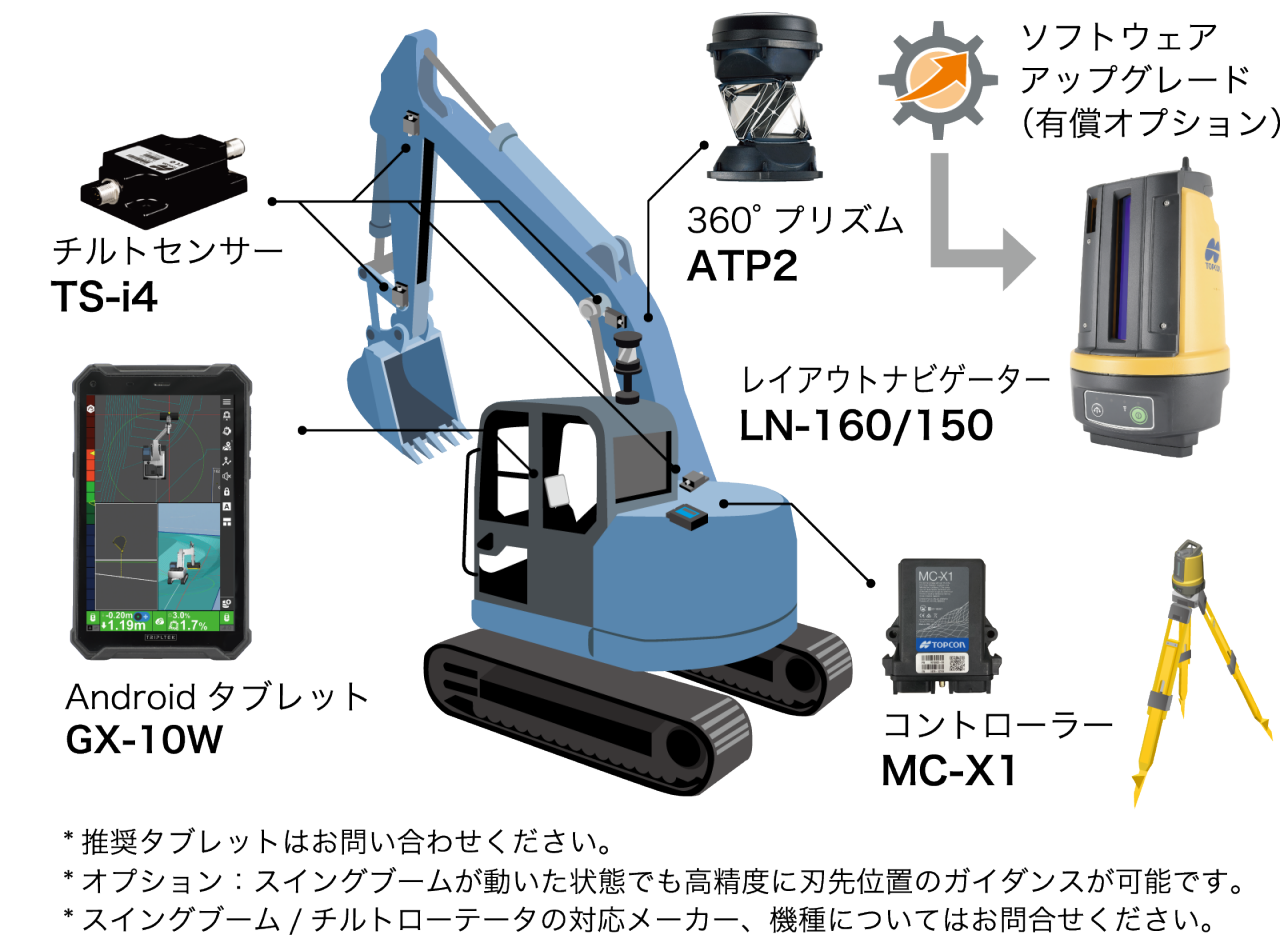

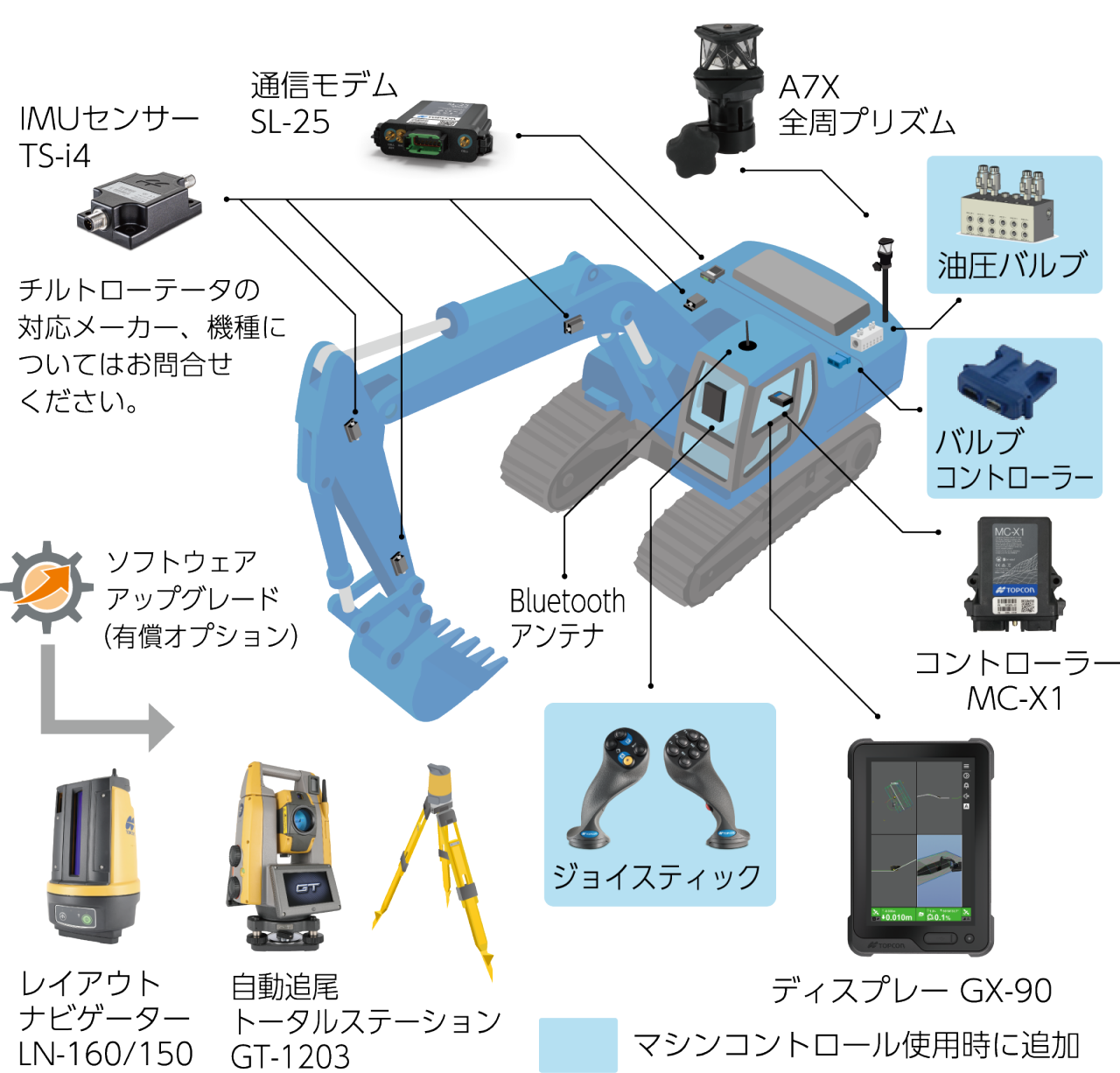

システム構成
システム構成

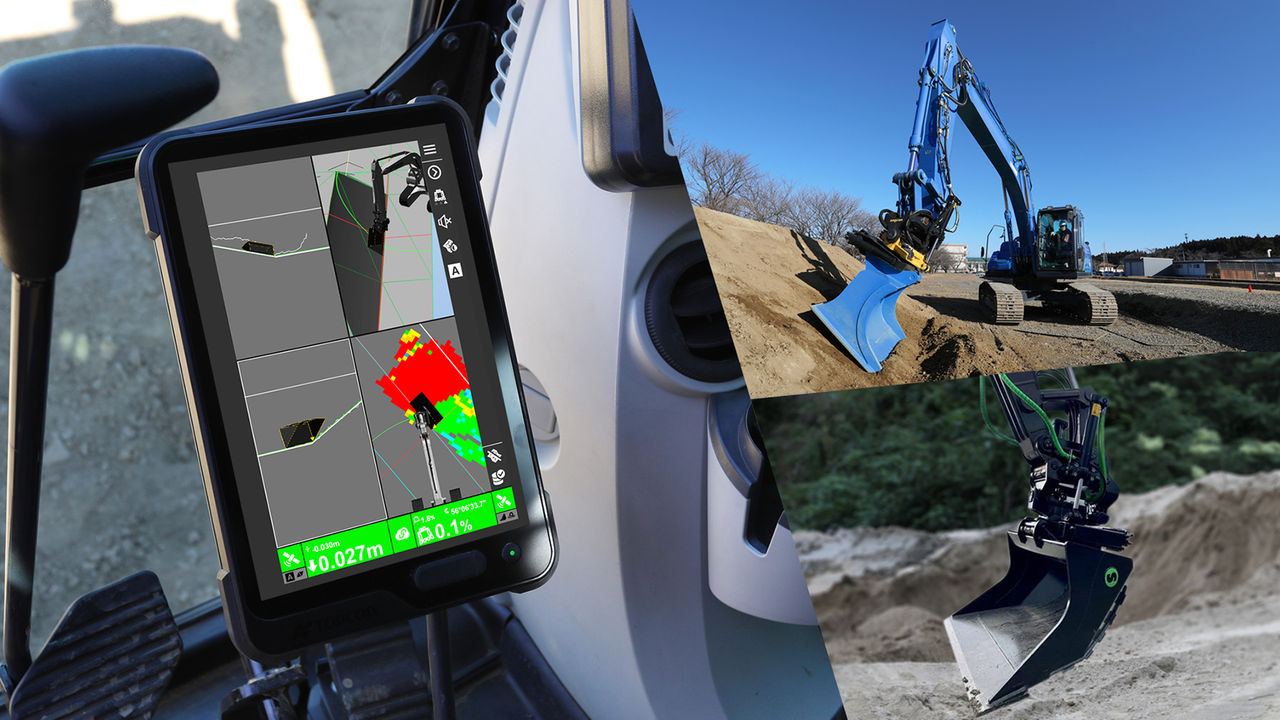

3D-MC GNSS ショベル X-53x Auto

お使いの油圧ショベルに後付け可能!マシンコントロールショベルシステム
3D-MC GNSS ショベル X-53x Auto
  • 刃先の高さやバケット角度を自動制御
  • お使いの油圧ショベルに取り付け可能*1
  • マルチGNSS対応受信機と高精度センサー搭載
  • 複雑な3次元形状の設計でも、丁張りなしで施工可能
  • マシンガイダンスシステムからのアップグレードが可能な設計
お使いのショベルに取り付け可能

現在ご利用いただいている各社油圧ショベルに、センサーやバルブコントローラーを後付けすることで、自動制御機能を搭載した3D-MC建機としてご利用いただくことができます。*1

お使いのショベルに取り付け可能
X-53x Autoの自動制御機能
高さ自動制御機能(ブームアシスト)
高さ自動制御機能(ブームアシスト)
  • アームレバーを操作するだけで、バケットの刃先の高さが設計面と合うようにブームの角度を自動制御します。
手元のボタン操作で設計値をオフセット
手元のボタン操作で設計値をオフセット
  • トプコン独自のジョイスティックを採用。アシスト機能のON/OFFの他に、簡単なボタン操作で、設計値をオフセットすることができます。
バケット固定機能(バケットアシスト)
バケット固定機能(バケットアシスト)
  • 高さ自動制御機能を有効にしたうえで、更にバケット固定機能を有効にすると、アームレバーの操作だけで設計面に対してバケットの角度を固定します。法面の成型、面仕上げなどの作業時間を短縮するだけでなく、仕上げ精度も飛躍的に向上します。
マルチGNSSにより広がる作業フィールド

マルチGNSS受信機GR-i3を採用。GPS、GLONASS、QZSS に加え、Galileo、BeiDou の衛星システムが受信可能*2。例えば山間部や高い切土斜面など、受信状態が厳しい現場においても、受信可能な衛星数が増加することで従来よりも安定した高精度な施工が可能になります。

3Dマシンガイダンスシステムからのアップグレードが可能

バルブコントローラー他を後付けすることで、マシンガイダンスシステムX-53xからのアップグレードが可能です*1。ご購入いただいた資産を、ニーズに合わせて有効活用していただくことができます。



*1:X53x Auto の取付可能機種につきましては、お問い合わせください。
*2:補正情報の配信側にも、各衛星システムを受信する機能が必要になります。

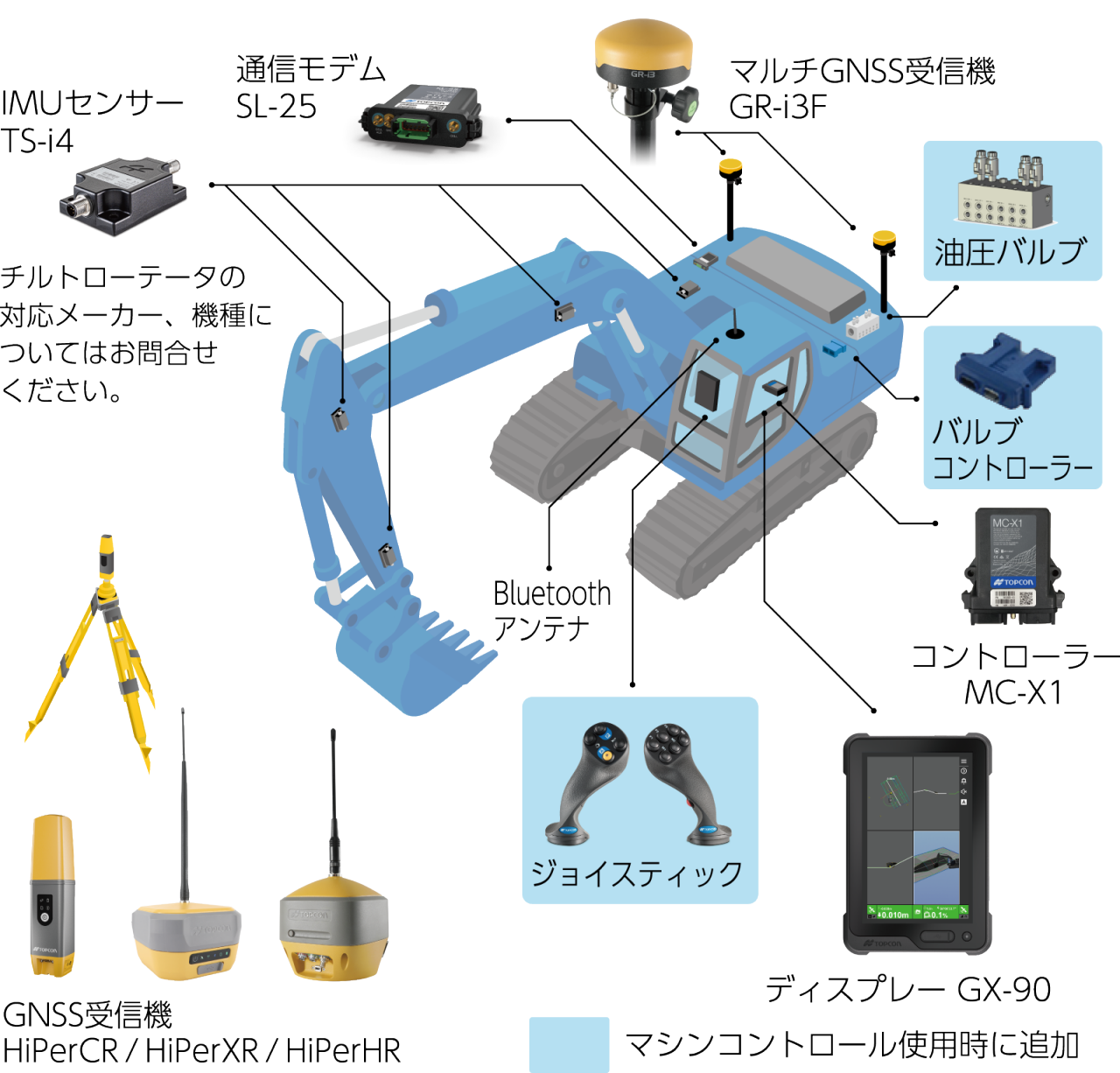

システム構成
システム構成

3D-MG GNSS ショベル X-53x

設計データ通りにバケット刃先をコントロール!
  • 設計データ通りに素速く、高精度に施工
  • 複雑な3次元形状の設計でも丁張りなしで施工可能
  • マシンガイダンスからマシンコントロールへのアップグレード可能
  • マルチGNSS対応で上空視界の狭い現場でも利用可能
各社油圧ショベルに対応したマシンコントロール*

X-53xは制御の核となるバルブコントローラーを後付けすることができるため、お客様のお持ちの資産を有効に活用できます。3Dマシンガイダンスから3Dマシンコントロール*へお客様のニーズに合わせたアップグレードが可能で、高い生産性を実現します。

各社油圧ショベルに対応したマシンコントロール*

* 3Dマシンコントロールシステムの取り付け可能機種につきましてはお問い合わせください。

スムーズな施工

3D-MGショベルはマルチGNSS受信機による正確な位置把握により、杭打ちや出来形管理等の測量作業の軽減が可能です。より施工に集中でき、納期通りの作業が可能となります。

X-53x 法面も設計データ通りに簡単に整形
法面も設計データ通りに簡単に整形

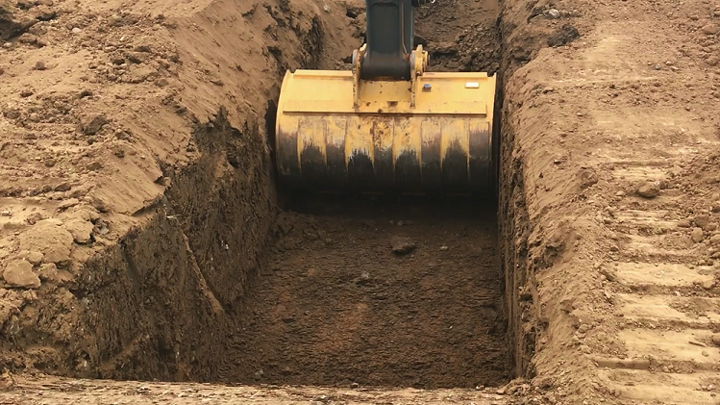

X-53x 設計データに沿って掘削
設計データに沿って掘削
システム構成(マシンガイダンスシステム)
システム構成(マシンガイダンスシステム)

2Dシステム

簡易ガイダンス マシンシステム

レーザーを基準に高さをガイダンス。

シンプルガイダンスシステム

重機にはレーザーセンサーを取り付けるだけの簡単装備です。視認性の高いLEDによるガイダンスに合わせブレードの操作が可能です。

多彩なガイダンスが可能

ローテーティングレーザーのレーザー光による面を基準として、高さの上下を表示します。勾配設定が可能なローテーティングレーザーを使用することで、水平面に加え勾配面のガイダンスも可能です。

鉛直インジケータ

ブレードの鉛直度を表示する鉛直インジケータを利用すれば、施工後の点検等、オングレードマッチングを利用する際に効果を発揮します。

鉛直インジケータ
  • 鉛直インジケータ

オペレータはモニターに表示される設計とバケット位置との差を常に確認しながら作業ができ、正確な作業が行えると共に作業負担が軽減されます。経験や感覚に頼っていた作業から、信頼性の高い確実な施工を実現します。丁張り設置もほとんど不要となり大幅にコスト削減できると共に、高効率な作業が可能になります。
バケット位置は常に画面に表示されるため、貯水池などの曲線の多い複雑な形状の掘削や刃先の見えにくい場所、水面下などでの作業においても設計通りの施工が実現します。

システム構成
システム構成

カタログ

動画をみる

杭ナビショベルスタディービデオ
杭ナビショベル 製品紹介Movie
X-53x Auto 製品紹介Movie
X-53x Auto 製品紹介アニメーション
杭ナビショベル活用事例(有限会社高柴建設様)
ICT施工 活用事例(平賀建設有限会社様)
X-53x Auto 活用事例(株式会社沢木組様)
i-Construction 事例(株式会社大竹組様)
i-Construction事例(有限会社松崎重機様)
i-Construction 事例(松原建設株式会社様)
i-Construction事例(工藤建設株式会社様)
i-Construction事例(株式会社川原建設様)
