ランドスクリーニング

地表面沈下モニタリング
ワンストップソリューション!


地表面沈下モニタリング ワンストップソリューション!
  • 地表面の変位をスクリーニング。早期の危機察知、根拠に基づく意思決定が可能!
  • SAR 衛星によりモニタリング計測
  • 地表面変位の可視化サービスのご提供
  • 計測ソリューション紹介
地表面変異モニタリングによるワンストップソリューション!

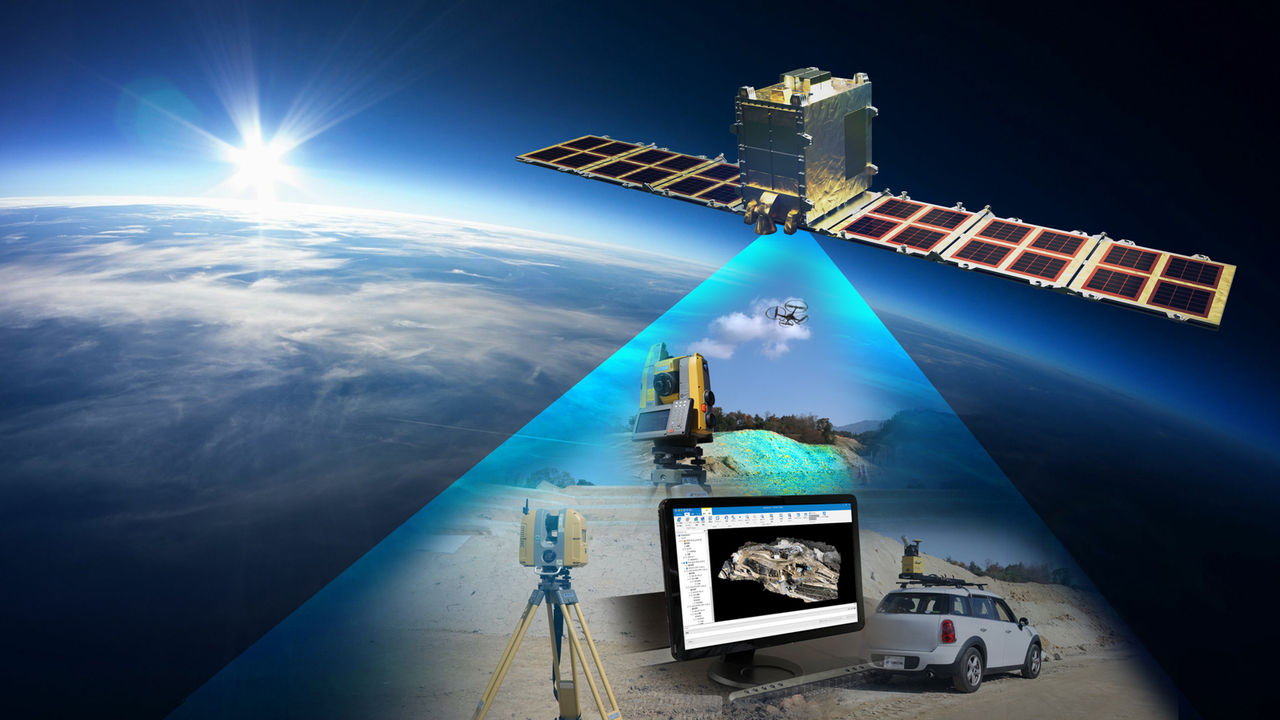

【マクロでカバー】SAR衛星

SAR衛星による観測は夜間、雲があってもデータ取得が可能

SAR衛星による観測は夜間、雲があってもデータ取得が可能

SAR衛星は自らが雲を透過する波長の電波を照射し、地上からの反射波を観測するため、天候や時間帯に依存せずいつでもデータ取得が可能です。

SARデータを活用したサービスが”Land Displacement Monitoring(LDM)”です。広域の地盤変動を解析し、その結果を提供します。独自のInSAR*解析技術により広域な地表面の変動量をmm単位で検出し時系列で表示します。地球上の任意の箇所に対してモニタリングを行い、地盤リスクや変動を広域・面的に理解することが可能です。道路や鉄道工事における地盤沈下や陥没、隆起、地すべりの兆候把握、公共施設や防災施設管理などへの活用が可能です。


*InSARとは、Interferometric SAR(干渉SAR)の略。高精度で土地の変位を検出するSARデータ特有の処理技術の一つ

SAR衛星による観測は夜間、雲があってもデータ取得が可能

【ミクロでカバー】トプコン精密位置計測

【ミクロでカバー】トプコン精密位置計測

3D測量・精密面計測

通り芯の交点、線分の端点、円の中心、Revitファミリなど、ウィザードに従って操作を進めるだけで座標リストを作成できます。

3D変位計測・定点観測

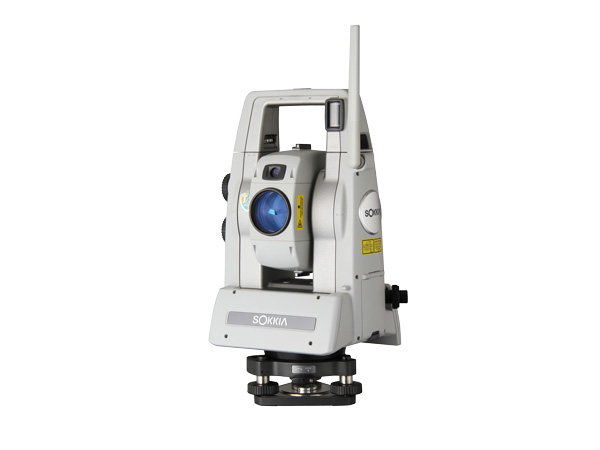

SAR衛星によるマクロ・スクリーニングで検知した異常値箇所を、世界最高峰の3Dステーションを使用して、3D変位計測、あるいは、定点観測をし、ミクロ範囲の経過観察を行います。定期的にミクロ範囲をモニタリングすることで、異常値検出箇所を診断し、継続的に安全管理、崩落事故、土砂崩れなどの防止に努めます。

MAGNET Collageへの組み合わせ(累計変位の見える化)
MAGNET Collageへの組み合わせ(累計変位の見える化)

ランドスクリーニングサービスのご案内

詳細測量・点群測定等ご相談承ります。お問い合わせは以下の連絡先へお電話ください。

03-5994-0671 (担当:インフラメンテナンスグループ)



活用が想定されるケース

  • 造成工事における事前地盤変位調査、竣工後モニタリング、切土盛土の法面監視
  • 各自治体様における大規模盛土造成地のモニタリング
  • シールド工事の影響や空港施設、構造物のモニタリング



ご契約内容および留意点

  • ● LDM契約には、TOPCONの点群閲覧ウェブアプリケーション「MAGNET Collage Web」のご利用が含まれています。
  • ● TOPCONアプリの活用により、LDM解析結果と現地測定値が比較可能です。
  • ● 電子基準点座標と現地基準点、LDM解析結果の比較により、評価支援いたします。
  • ● LDM解析条件については事前にご相談をお願いします。



  • ■ LDMご契約内容:1「過去アーカイブデータ」と2「契約時点からの新規取得データ」を使用してのLDMサービスをご契約
  • ■ LDM解析範囲:500km2まで
  • ■ LDM解析エリア:植生、水、積雪の影響エリアにおいてはLDM解析が出来ない個所があります
  • ■ LDM解析用SAR衛星:Sentinel-1衛星(撮像頻度12日/回、約20m空間分解能)にて最短1回/月にてLDM解析結果をご提供(主に2017年以降の解析が可能)
  • ■ LDM解析データ:CSV出力可能
  • ■ 価格:別途お見積り
ランドスクリーニングサービスのご案内

関連製品

  • TOPCON

    測量

    土木

    建築

    維持管理

    3Dスキャナー

    ソフトウェア/アプリケーション

    MAGNET Collage Web "クラウド型3D点群解析ソフトウェア"

    クラウド活用で作業を分担 3D計測の働き方改革を実現!

    TOPCON

    測量

    土木

    建築

    維持管理

    3Dスキャナー

    ソフトウェア/アプリケーション

  • TOPCON

    測量

    土木

    建築

    3Dスキャナー

    ソフトウェア/アプリケーション

    MAGNET Collage "3D点群処理ソフトウェア"

    複数のセンサで取得したデータを MAGNET Collage一つで点群生成、データ合成!

    TOPCON

    測量

    土木

    建築

    3Dスキャナー

    ソフトウェア/アプリケーション

  • TOPCON

    測量

    土木

    建築

    3Dスキャナー

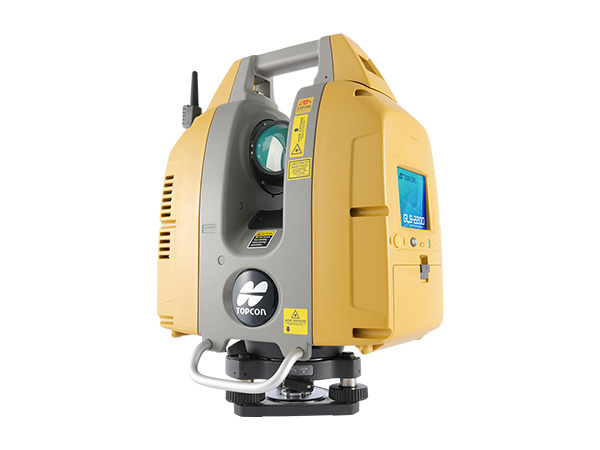

    GLS-2200シリーズ "3D Laser Scanner"

    工種拡大するi-Construction 活躍の場が広がる3D計測

    TOPCON

    測量

    土木

    建築

    3Dスキャナー

  • TOPCON

    測量

    土木

    3Dスキャナー

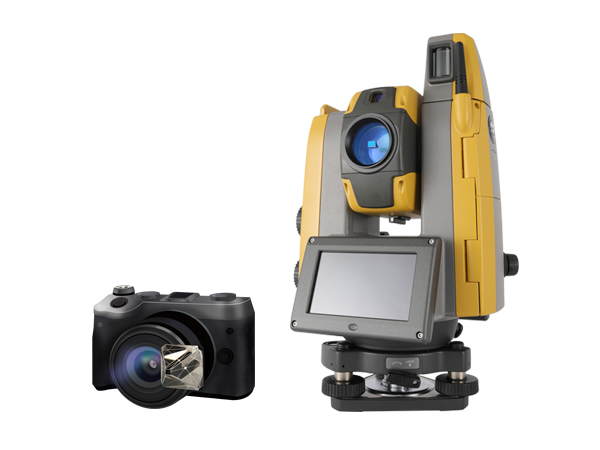

    TSトラッキングUAS(GT) "写真測量システム"
