SCAN to BIM 솔루션
원본 도면 없이 준공 BIM 모델 생성
기존 건물을 개조하거나 확장하려면 어떻게 해야 합니까? 그러나 도면이 오래되었거나 누락 되었습니까?
Topcon SCAN to BIM 기술은 이 모든 것을 해결할 수 있습니다!
당사의 3D 스캐너*1 와 BIM 생성 지원 소프트웨어의 조합은 3D 도면 작성에 큰 도움이 됩니다.
목차
3D 스캐너는 레이저 빔을 방출하는 비접촉식 측정 장치로, 반사를 사용하여 물체 표면으로부터의 거리를 3D 포인트 클라우드 데이터로 측정합니다. 건축물의 세부구조를 측정하여 설계단계, 준공측정, 리노베이션 및 복원 계획, 시공 중 품질관리 등 건설산업 내 다양한 영역에서 생산성 향상에 중요한 역할을 합니다.
확장 및 리노베이션을 위한 효과적인 준공 모델링
기존 건물을 확장하거나 개조하는 작업을 할 때 도면이 오래되었거나 누락된 경우 일반적으로 준비하는 데 많은 시간과 노력이 필요한 준공 도면 또는 모델을 작성해야 할 수 있습니다.
Topcon의 3D 스캐너와 고급 소프트웨어인 EdgeWise는 건물의 준공 BIM 모델을 효율적으로 생성할 수 있습니다. 3D 스캐너를 설정하면 스캔이 시작되고 수백만 개의 좌표 포인트인 포인트 클라우드 데이터*2로 사이트를 보관합니다. EdgeWise는 포인트 클라우드에서 기하학적 특징을 인식하고 BIM 모델을 자동으로 생성합니다.
건물의 준공 BIM 모델링
포인트 클라우드는 3D 레이저 스캐너 또는 기타 수단을 사용하여 측정된 3D 포인트 데이터의 클러스터를 나타냅니다.
포인트 데이터에는 공간에서 캡처된 개체의 모양, 크기, 거리, 위치, 색상 및 질감을 나타내는 XYZ 좌표 및 RGB 색상 값이 포함됩니다.
이러한 유형의 정보는 일반적으로 CAD 또는 BIM 소프트웨어로 가져오며 설계 및 시공 프로세스를 통해 시뮬레이션을 크게 지원합니다.
다양한 형태의 건물 구성요소에 대한 자동화된 모델 추출
EdgeWise의 강력한 배관 추출 기능은 몇 번의 클릭만으로 수백 개의 파이프를 자동으로 추출하고 다양한 국가의 표준에 따라 보완적인 엘보우를 생성합니다. 또한 벽 추출 기능은 스캔한 데이터에서 바닥 및 천장 높이를 자동으로 인식하고 벽을 자동으로 생성하여 효율적인 평면도 생성이 가능합니다. 또한 다양한 모양의 강철, 사각 덕트, 케이블 트레이 및 기타 다양한 구성 요소와 같은 구조 부재에 대한 다양한 모델을 만들 수 있습니다.
속성이 있는 BIM 모델로 Revit에 가져올 수 있으며 설계에 직접 사용할 수 있습니다.
배관 공사
구조 부재
벽
관
Topcon의 3D 스캐너와 함께 진정한 가치를 입증하십시오.

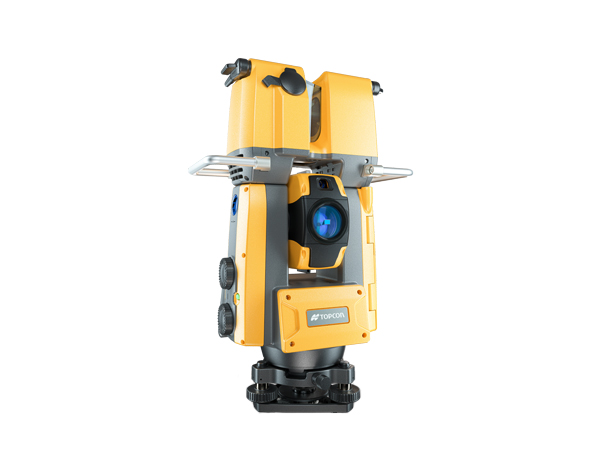

3D 레이저 스캐너가 장착된 Topcon의 GTL-1200 토탈 스테이션은 스캔하는 동안 지리적 관계를 기록하기 위해 현장 또는 건물의 기준점을 측정하는 데 사용할 수 있습니다. 이를 통해 방과 층에 걸쳐 있는 여러 데이터를 빠르고 정확하게 결합할 수 있습니다.
GTL-1200은 스캔이 촬영되는 정확한 위치를 정의하기 때문에 포인트 클라우드는 도면의 정확히 동일한 위치에 표시됩니다. 이 기능은 확장 및 리노베이션 계획에서 포인트 클라우드의 잠재력을 극대화할 수 있습니다.
토탈 스테이션이 있는 현장의 기준점 측정
전체 공간 스캔
고정밀과 신속한 정합
각 데이터의 위치를 일치시킬 수 있습니다.
