ICT 구축 사례
ICT 건설기계 5대가 본격 가동 중이다.
ICT 기술로 안전성, 생산성, 품질 향상!
교토부 후쿠치야마시에 소재한 Kadonogumi Co., Ltd.. 굴착기 35대, 도저 3대 등 다수의 건설장비를 보유하고 있으며, 토공 분야에서 많은 실적을 보유하고 있으며, 레이와 원년에 5년 연속 시공 실적 우수기업으로 선정되었습니다.
건설기계뿐만 아니라 측량, 설계, 시공, 검수에 이르는 모든 공정에서 ICT를 활용하고 있는데, 이번에는 하천 리노베이션 공사 현장, 특히 ICT 건설기계의 실제 사례를 알아보기로 했다.
결정적인 요인은 "개조" 작동 방식입니다.
건설기계 ICT에 탑콘의 기계제어시스템(MC)과 기계유도시스템(MG)을 도입한 이유에 대해서는 "건설기계가 많기 때문에 ICT 건설기계 렌탈을 먼저 피하고 싶다. ICT 시스템이 내장된 건설기계의 구입을 생각했지만, 시스템을 제거할 수 없기 때문에 운용을 고민할 때 난관에 부딪혔습니다. Topcon의 시스템은 자체 기계에 설치할 수 있고 교체할 수 있다고 들었기 때문에 도입하기로 결정했습니다"라고 회사의 CEO인 Shigeru Kadono는 말합니다.
이 회사는 교토부와 국토교통성으로부터 많은 주문을 받고 있습니다. ICT 구축이 향후 발주의 주요 트렌드가 될 것이라고 판단하여 현장 생산성을 극대화하기 위해 건설기계뿐만 아니라 측량 장비 및 기타 시스템에도 ICT에 적극 투자하고 있습니다.
"교체" 작업을 연습합니다. 멀티 GNSS의 효과도 느낄 수 있습니다.

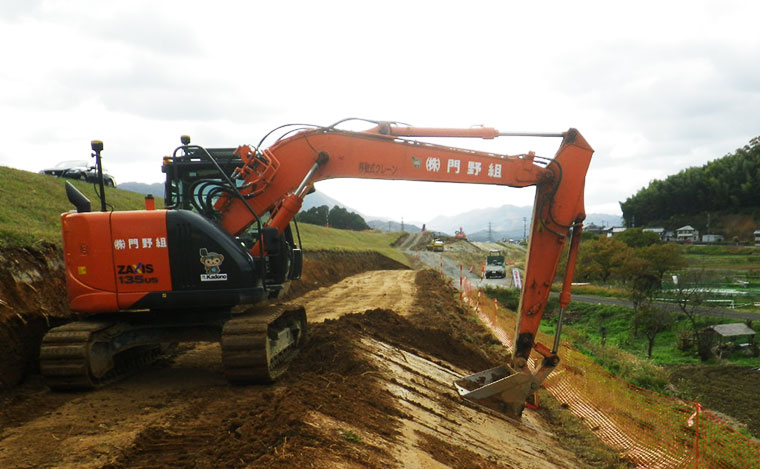

이번 공사의 현장 대리인인 건설부의 세타 히로키 씨에게 이번 하천 공사에 어떤 설비가 사용되었는지 물어보면, "이번 하천 공사에는 기계 유도 시스템 3D-MG GNSS 굴삭기 "X-53x"와 기계 제어 3D-MC GNSS 마스토도저 "3D-MCMAX"를 탑재한 굴착기 3.5대를 설치하여 ICT 건설 장비를 활용하고 있습니다." "3.5 대"라는 낯선 숫자에 대해 물어 보면, 굴착기의 한 세트는 상황에 따라 0.45 톤 클래스와 0.7 톤 클래스 굴착기로 교체된다고 말했다. 따라서 3.5 단위입니다. 그렇군요, 이것은 우리가 이미 가도노 회장이 말한 "교체"를 실천하고 있다는 것을 의미합니다.

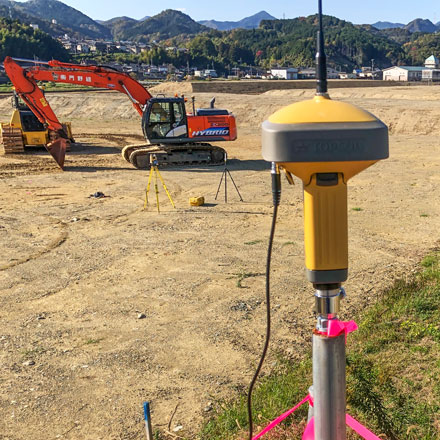

GNSS 수신기 "GR-5"는 현장에 설치된 기준국에 사용되며 "X-53x" 백호는 멀티 GNSS와도 호환됩니다. 이 다중 GNSS의 효과에 대해 물었을 때 그는 "GPS, GLONASS 및 BeiDou를 통해 주어진 시간에 약 20개의 위성 신호를 수신합니다.

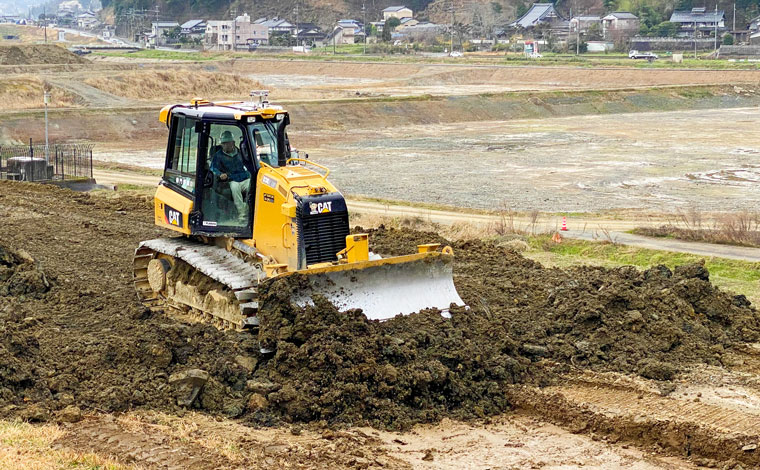

또, 제방 현장에서는 "'3D-MCMAX'가 매우 활발하다"고 히키타 씨는 덧붙인다. "우리는 정상적인 레벨링에 사용하지만 설정된 권선 두께의 높이에서 토양 제거 플레이트를 자동으로 제어하여 시공 효율성을 향상시킵니다." 어쨌든 ICT 건설기계의 활용이 현장의 생산성 향상에 중요한 역할을 하고 있는 것은 분명해 보인다. "MC도 MG도 어떤 시스템인지 파악해 운영하면 젊은 직원도 숙련된 오퍼레이터와 같은 시공이 가능합니다. ICT 건설 기계를 사용하면 예비 측량 및 연마의 필요성을 최소화할 수 있으므로 생산성을 확실히 향상시킬 수 있습니다."
측량을 위한 GNSS. LN-100은 검사에도 사용됩니다.

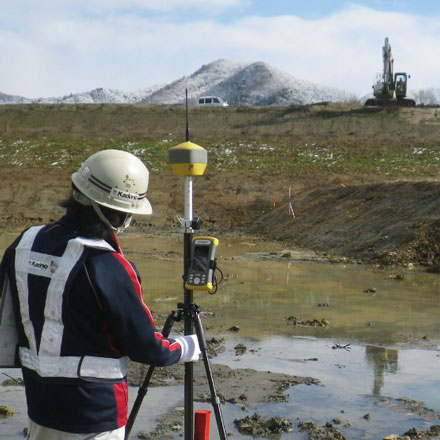

"측량"이라는 말이 언급 되었기 때문에 획기적인 측량과 단편 측량에 대해 묻고 싶습니다. "과거에는 토탈 스테이션을 주로 착공 측량과 물량 측량에 사용했지만, 지금은 GNSS 측량기 'HiPer HR'을 대신 사용하고 있습니다. 처음에는 GNSS 수신기가 ICT 건설기계용 기준국용 장치라고 생각했지만, 실제로 측량에 사용해보니 생각이 바뀌었습니다. 시야 걱정 없이 전원을 켜면 현장 어디에 있든 즉시 작업을 시작할 수 있습니다. 그리고 모두 혼자서. 특히 이 현장은 토탈스테이션을 2~3명이 측량에 사용하는 데 며칠이 걸릴 정도로 규모가 컸는데, 한 사람만으로 몇 시간 만에 끝낼 수 있었다"고 말했다.

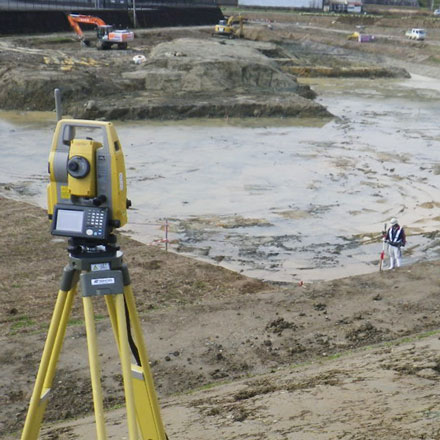

그렇다고 토탈 스테이션을 전혀 사용하지 않는 것은 아니며, 촬상 로봇 토탈 스테이션 "DS-200i"는 높이 정확도가 요구되는 장소에서도 사용되고 있습니다. 또한 측량 작업에는 미래를 내다보고 포인트 클라우드 데이터를 취득하는 UAV 등의 장비가 도입되었습니다. 카도노 사장은 외주를 하지 않고 자사에서 설계를 완성하는 것을 목표로 하고 있는 것 같다. "관측부터 분석까지 전담 인력을 배치하여 건설 현장의 생산성 향상을 목표로 하는 i-Construction의 일환으로 드론을 활용한 3D 측량, 설계, 시공 계획 등을 담당하는 드론 IT 사업부를 신설했습니다.

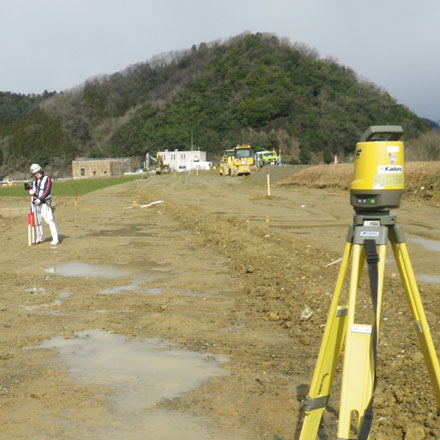

레이아웃 네비게이터 "LN-100"이 검사 과정에서 활성화되고있는 것 같습니다. 건설 시스템 응용 프로그램 "Kaisoku Navi"와 함께 사용되며, 3D 설계 데이터를 가져 오는 것으로 도면을 보면서 말뚝을 쉽게 박을 수있는 것이 마음에 든다. 그러나 히키타 씨는 "간단하기 때문에 주의해야 할 점이 몇 가지 있습니다"라고 경고합니다. "가져온 도면을 사전에 꼼꼼히 살펴보는 것이 절대적으로 필요하며, 도면에 오류가 발견되지 않으면 쉽게 할 수 있기 때문에 계속 진행하게 되고 나중에 어려움을 겪게 됩니다. 이 점을 염두에 두면 LN-100은 사용하기 쉽기 때문에 젊은 사원에게 업무를 위임할 수 있고, 생산성 향상에 도움이 되는 기계라고 생각합니다."
안전과 제로 과부하를 목표로합니다.
이 현장에서는 버킷 스케일 "LOADEX 100"도 사용됩니다. 히키타 씨에게 그 이유를 물어보면, "통상 현장에서 덤프 트럭에 흙을 싣는 경우, 트럭 저울로 무게를 잰다만, 실은 과적을 피하기 위해 소량을 적재하는 것이 일반적입니다. 이것이 우리가 LOADEX 100을 사용하기로 결정한 이유입니다. 그러나 처음부터 완전히 신뢰한 것은 아닙니다. 이 시스템을 처음 도입했을 때, 우리는 트럭 스케일에서 LOADEX 100과 파악할 수 있는 적재 용량을 비교했습니다. 이제 오차 범위 내에 있다고 확신하므로 자신 있게 운영하고 있습니다. 콘크리트 스크랩을 적재할 때도 사용할 수 있기 때문에 유용합니다. 양식을 제공하는 시스템이 있기 때문에 현장 에이전트로서 그날의 운송 상황을 "가시화"하기 때문에 덤프 트럭 등의 배치를 검토하는 소재로 효과적입니다.
앞으로도 ICT 활용을 추진해 나가겠습니다.
마지막으로 가도노 회장에게 앞으로의 포부를 물었다. "굴착기 MG 시스템의 우수성은 이해하지만, 어느 정도의 경험이 있어야만 유용 할 수있는 시스템입니다. 또한 도저를 하나 더 추가하는 것을 고려하고 있습니다. 결국 Topcon의 시스템은 개조 및 교체가 가능하며 유연하게 운영할 수 있습니다."
* i-Construction은 국토교통부 국토정책연구원의 등록상표입니다.
인터뷰
사용자 이름: 주식회사 가도노구미
홈페이지:http://www.kadonogumi.co.jp/
사용 모델: 3D-MG GNSS 굴삭기 X-53x
3D-MC GNSS 마스트 도저 3D-MC맥스
버킷 스케일 LOADEX 100
GNSS 수신기 GR-5
GNSS 수신기 HiPer HR
데이터 수집기 응용 프로그램
감독 Mr./Ms. V+GNSS 옵션
포켓 3D
이미징 로봇 토탈 스테이션 DS-200i
레이아웃 네비게이터 LN-100
인터뷰 협력: 주식회사 CTS
홈페이지:https://www.cts-h.co.jp/
