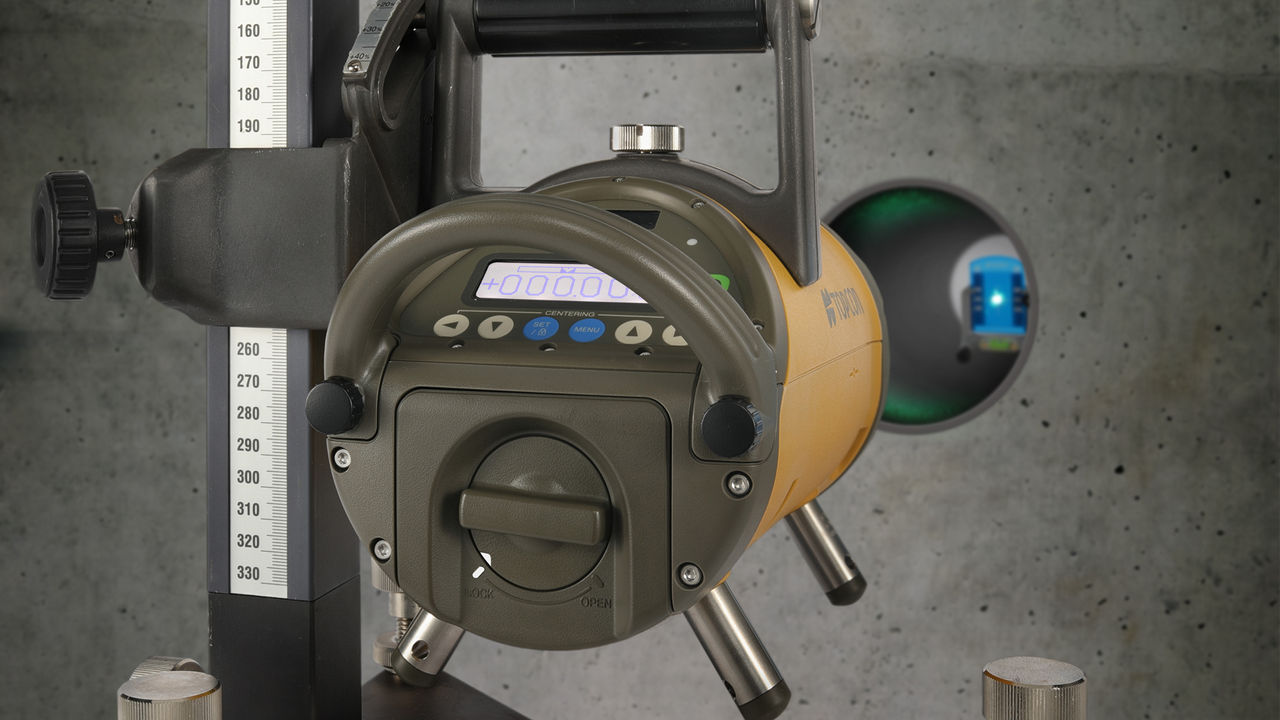

TP-L6シリーズ
パイプレーザー
小口径インバートにも設置可能なコンパクトデザイン!
全長250mmのコンパクトで人間工学に基づいた機能性デザイン
![TP-L6シリーズ パイプレーザー](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container/container/image.coreimg.jpeg/1709275526068/tp-l6-600x450.jpeg)
- 業界最長! 60時間連続使用が可能な大容量バッテリー搭載
- スマホアプリに対応! 地上から本体の状態確認が可能
- 過酷な現場環境に耐える防水性能IPX8
- 高い視認性の半導体グリーンレーザー搭載
- 自動でターゲット中心をとらえるオートアライメント機能搭載
- 垂球不要! 上下ビーム搭載
三つの安心設計
- 小口径インバートに強いコンパクトデザイン!
- 長時間駆動バッテリー!
- 稼働状況確認用スマホアプリ!
![三つの安心設計](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/container_copy_copy/image_copy_996096959.coreimg.jpeg/1682401167172/tp-l6-000-j.jpeg)
下水管設置の作業を大幅に効率化
![オートアライメント機能(TP-L6WGV/WG)](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_1735163664.coreimg.jpeg/1682401182068/tp-l6-001-j.jpeg)
オートアライメント機能(TP-L6WGV/WG)
ボタン1つでレーザー光を自動的にターゲットの中心に合わせることができます。
また、レーザーの振り幅が大きく、本体とターゲットが正対できない状態でもターゲットの中心を確実にとらえます。レーザー光が反射する狭い管での作業にも便利です。
![リモートコントローラーRC-500](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366.coreimg.jpeg/1682401193815/tp-l6-002-j.jpeg)
リモートコントローラーRC-500
リモートコントローラーRC-500を標準装備。ターゲット側からレーザー光の左右方向の調整やオートアライメントを行う際に、本機に近づかず操作ができるため大変便利です。
![上下レーザービーム照射(TP-L6WGV)](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_1015715776.coreimg.jpeg/1682401205283/tp-l6-003-j.jpeg)
上下レーザービーム照射(TP-L6WGV)
配管勾配設定用のビームに加えて上下位置決め用のビームを照射。面倒な垂球での下振りが不要となり、通りを合わせる作業が楽になります。
![高輝度・長寿命グリーンレーザー](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_216909418.coreimg.jpeg/1682401216768/tp-l6-004-j.jpeg)
高輝度・長寿命グリーンレーザー
トプコンはレッドレーザーに比べ、高い視認性を誇るグリーンレーザーの輝度の高さにいち早く注目し、パイプレーザーに採用してきました。明るい場所でもレーザーが見やすく設置作業で活躍します。
過酷な現場を想定した耐環境試験を実施! 最高レベルの品質を実現
![防水試験](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_1177042993.coreimg.jpeg/1682401232068/tp-l6-009-j.jpeg)
防水試験
IPX8の規定を大幅に上回る水深5mの水圧で24時間の耐水試験をクリア。作業期間中の突然の大雨による水没にも対応。
![温度試験](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_1773380656.coreimg.jpeg/1682401244266/tp-l6-010-j.jpeg)
温度試験
高温・低温環境下での動作保証する試験をクリア。
![落下試験](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_557892324.coreimg.jpeg/1682401255143/tp-l6-011-j--1.jpeg)
落下試験
足場の悪い現場で不意の転倒時にも安心な、50cmの高さからキャリングケースをコンクリート面へ落下する試験にクリア。
![高い再現性](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_949715930.coreimg.jpeg/1682401266439/tp-l6-012-j.jpeg)
高い再現性
トータルステーションと同等なアブソリュートエンコーダーを採用し、勾配角度設定の高い再現性を実現。
トプコンのパイプレーザーならあらゆる現場でラクラク設置!
インバートへの設置
インバートの径に合わせて脚を交換することにより、150、200、250、300mm径の中心に簡単に設置できます。コンパクトデザインにより、細く曲がったインバートにも対応可能です。
![インバートへの設置](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/container_copy_copy__1062628142/image_copy_173516366.coreimg.jpeg/1682401279705/tp-l6-005-j.jpeg)
マンホールへの設置
下方向ビームを利用してマンホールの中心へ簡単に設置が行えます。上方向ビームは垂球いらずで通りを合わせることができます。
また、本機をトリベットスタンド*に取り付ければ、任意の高さで設置できます。
* 別売付属品
![マンホールへの設置](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_833035343.coreimg.jpeg/1682401298142/tp-l6-006-j.jpeg)
オーバートップ
三脚アダプター*により三脚に取付けます。スコープ*を使用し、バカ棒・スタッフなどと併用して作業を行います。
* 別売付属品
![オーバートップ](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_804609028.coreimg.jpeg/1682401313375/tp-l6-007-j.jpeg)
小口径への設置
管径に合わせて4本の脚を交換することにより、150、200、250、300mm管径の中心に簡単に設置できます。また、エアバッグ*の使用により、管埋設時の振動でも本機の変動や傾きを防ぎます。
* 別売付属品
![小口径への設置](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/image_copy_173516366_1567666012.coreimg.jpeg/1682401324504/tp-l6-008-j.jpeg)
システム構成
![Print システム構成](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_1007452953/container_copy_copy__714622501/image_copy_173516366.coreimg.jpeg/1682401335253/tp-l6-013-j.jpeg)
仕様
![仕様](/content/topcon-pa/jp/ja/products/brand/topcon/tp-l6/_jcr_content/root/container/container_76635671_c/container_28592394_c/image.coreimg.jpeg/1682401347029/tp-l6-spec-j.jpeg)
