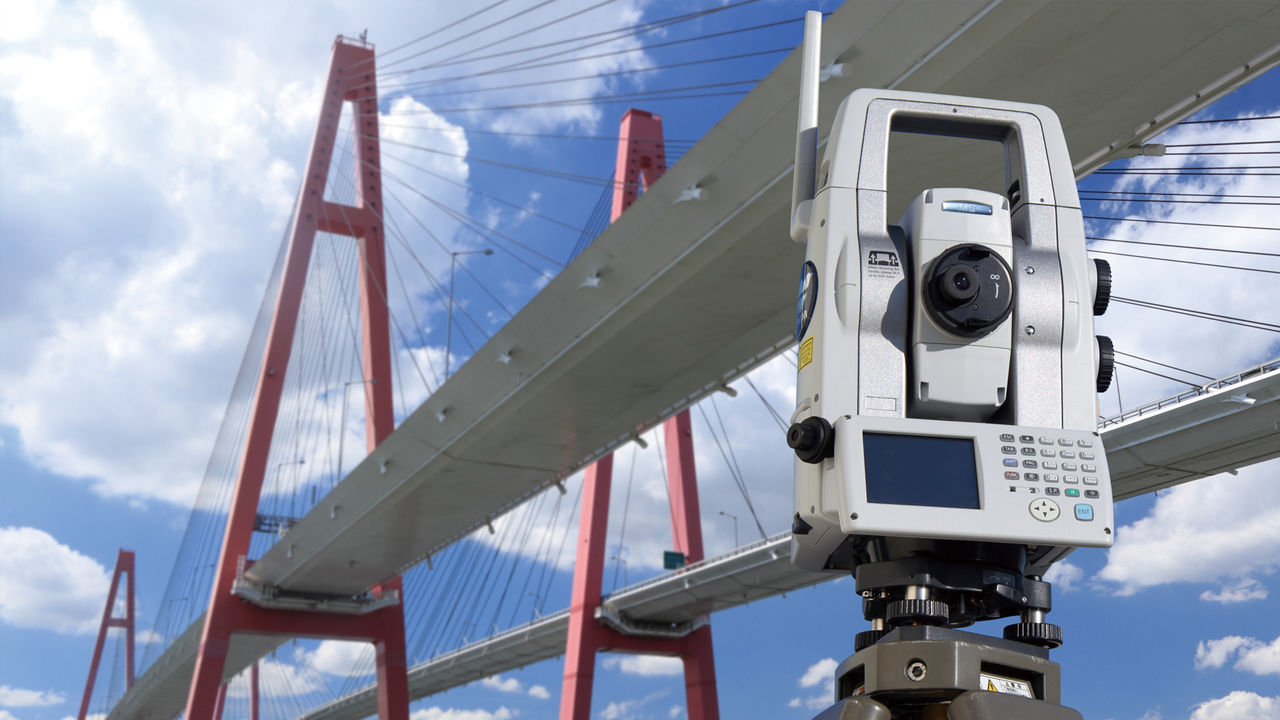

MS05AXII/MS1AXII
Measuring Station
観測精度と耐久性に磨きをかけ
高精度な変位計測を実現!
![MS05AXⅡ/MS1AXⅡ](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container_copy/container/image.coreimg.jpeg/1709017979173/msax--1ax--600x450.jpeg)
- 超高精度な測距
- 測角精度:0.5″ (MS05AXII) / 1″(MS1AXII)
- 自動視準精度1″ *
- PCオンラインによる遠隔操作が可能
- スキャンサーチ機能
- 優れた耐久性で長期計測でも安定した高精度測定を実現
*反射プリズム使用時
超高性能EDM
![超高性能EDM](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_757309494.coreimg.jpeg/1682313979876/ms05axii-001-j.jpeg)
MS05AXIIは、反射シートでサブミリメーターの測距精度を実現した超精密EDMを、MS1AXIIは精密でありながらノンプリズム300mを確保した超高性能EDMを搭載しています。
先進の高精度測角システム
![先進の高精度測角システム](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_996096959.coreimg.jpeg/1682316228076/ms05axii-002-j.jpeg)
先進のデジタル技術を駆使した信頼の測角システムにより、測角精度0.5″ (MS05AXII) / 1″ (MS1AXII)を実現しています。
範囲の広い傾斜補正
![Dual_axis_tilt 範囲の広い傾斜補正](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_996096959_1099753016.coreimg.jpeg/1682316303062/ms05axii-003-j.jpeg)
2軸自動補正機構は従来機比2倍の±6’という補正範囲です。機械が傾いても常に正確で高精度の測角が可能です。
高精度な自動視準 (ISO-17123-3準拠)
![高精度な自動視準 (ISO-17123-3準拠)](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_996096959_223546202.coreimg.jpeg/1682316314568/ms05axii-004-j.jpeg)
1素子プリズム:1″(1mm@200m)
反射シート(RS50N-R):4″(1mm @50m)
プリズムでも反射シートでも、高精度な自動視準が可能です。
ターゲット照明装置
![ターゲット照明装置](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_996096959_1484121112.coreimg.jpeg/1682316421972/ms05axii-001-j.jpeg)
望遠鏡上部に白色LEDを搭載。遠距離や暗い場所でもターゲットを容易に視準できます。
オンラインで遠隔操作
![プリント オンラインで遠隔操作](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_1735163664.coreimg.jpeg/1682316433562/ms05axii-006-j.jpeg)
計測システム構築に向け、オンラインで遠隔操作を行える豊富なコマンドライブラリーを公開しています。詳細はお問い合わせください。
スキャンサーチ機能
![MS_スキャンイラスト スキャンサーチ機能](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_173516366.coreimg.jpeg/1682316445182/ms05axii-007-j.jpeg)
指定した範囲をスキャニングし、ターゲットの位置を自動認識。変位計測の初期値取得作業を大幅に効率化する独自の機能です。特に薄暮時や夜間、トンネル坑内など目視ではターゲットの確認が難しい環境で威力を発揮します。
*本体に標準搭載するプログラムではこの機能を使用できません。公開いたしますコマンドにより、ご自身でシステム構築をいただく必要があります。
IP65優れた耐環境性能
![IP65優れた耐環境性能](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_173516366_1743087121.coreimg.jpeg/1682316456804/ms05axii-008-j.jpeg)
保護等級IP65に準拠。舞い上がる粉塵や雨の内部への侵入をクラス最高水準の防塵・防水性能を実現しています。
使用温度範囲も-20~+50℃であり、常設の変位計測でも安心です。
機構の耐久性を強化
24時間監視する変位計測では、長期間の連続した測定が必要になります。そこで、光波距離計の機構を部品1点1点から見直し、耐久性を従来機より強化しています。
変位計測に最適な自動視準アルゴリズム
![ターゲットイラスト 変位計測に最適な自動視準アルゴリズム](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container/container_copy_copy/image_copy_173516366_1233658495.coreimg.jpeg/1682316470268/ms05axii-009-j.jpeg)
望遠鏡視野内に複数のプリズムや反射物があっても、距離の遠近に関わらず十字線中心に最も近いターゲットを確実に視準します。 モニタリングのための定点観測に最適かつ不可欠な機能です。*
* 一般的な自動視準機能では、反射光の最も強い近距離のターゲットを視準します。
仕様
![仕様](/content/topcon-pa/jp/ja/products/brand/topcon/ms-axii/_jcr_content/root/container/container_76635671_c/container/image.coreimg.jpeg/1676603445122/msaxii-spec-j.jpeg)
