LN-160

Layout Navigator

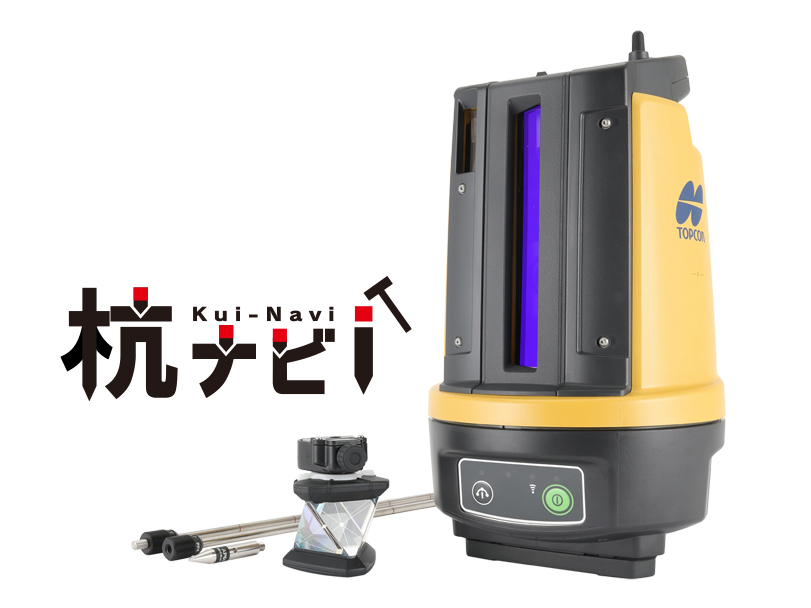

LN-160 Layout Navigator

TOPCON

土木

建築

測量

トータルステーション

建築向け高精度位置出しシステム

LN-150 Layout Navigator

杭ナビのスタミナが増量!

もう現場を止めない!


丸一日使っても安心!長時間の連続作業を実現!

LN-160
  • 長時間作業も安心!外部電源ポートを装備
  • 使用時間従来比120%!6時間連続使用を実現
  • 測定可能範囲が拡大!急勾配も楽々カバー
  • 自動整準で簡単設置
  • 明るく見やすいガイドライト
  • 杭ナビICT建機ファミリーのセンサーとして対応(オプション)

杭打ち作業からICT施工まで 活躍するフィールドが拡大!

進化するICT施工!様々なICT建機に対応!

長時間作業も安心!外部電源ポートを装備

長時間作業も安心 ! 外部電源ポートを装備

外部電源ポートを装備しました。土木現場などコンセントがない場所でも給電することが可能となり、長時間の連続作業でもダウンタイムなく安心してお使いいただけます。

使用時間従来比120%!6時間連続使用を実現

使用時間従来比120%! 6 時間連続使用を実現

省力化を実現して連続使用時間がアップしました。バッテリーを2 個同梱していますので丸一日使用しても安心です。

測定可能範囲が拡大!急勾配も楽々カバー

測定可能範囲が拡大 ! 急勾配も楽々カバー

最大仰角+55°、最大俯角-32°と、傾斜角エリアが拡大。測定範囲は直径260mとなり、建機を使用したICT 施工から土木の杭打ちまで十分な作業エリアを確保しています。

概略視準に最適!照準器がさらに見やすく

概略視準に最適 ! 照準器がさらに見やすく

LN-160のハンドル部分の照準器の切り込みを深くすることでICT建機のプリズム視準がしやすくなりました。

3D設計データの普段使いを始めよう!

3D 設計データの普段使いを始めよう!

とにかく簡単! とにかく速い! 誰でも簡単に杭打ちや墨出しができる!

自動整準で簡易設置

自動整準で簡単設置

電源を入れるだけで本機が自動整準を行います。面倒なネジ式の整準作業は不要です。

Print

明るく見やすいガイドライト

明るく見やすいガイドライト

杭打ちラインまでの概略誘導をガイドライトが指示。赤色と緑色の点灯誘導で簡単に杭打ちライン上に立つことができます。

LN-160-008-2-guide-lignt-green-red

超高速レスポンスの杭打ちナビゲーション

超高速レスポンスの 杭打ちナビゲーション

毎秒20回の高速データ更新により、自動追尾されたプリズムの動きがリアルタイムに画面に表示されます。スムーズでストレスのない杭打ち誘導を実現しました。

杭ナビICT 建機ファミリーのセンサーとして対応(オプション)

杭ナビICT 建機ファミリーの センサーとして対応(オプション)

LN-160は杭ナビICT建機ファミリー(ショベル、ドーザー、グレーダー)のセンサーとして有償オプションにてご利用いただけます。測量に留まらず、ICT施工でも活躍しますので、さらなるICTの普段使いを実現します。

充実のアプリケーション

土木向けアプリケーション『監督さん3D』
監督さん3D

Android 仕様のデータコレクタFC-600/SHC600、フィールドコントローラーFC-6000Aに対応。ワンマン観測による路線測設、横断、丁張など土木測量に最適なソフトウェアです。

杭打ちアプリケーション『TopLayout』
TopLayout

基本的な3次元設計データの杭打ちや放射観測による3次元測量が行えます。

建築向けアプリケーション『楽墨』
楽墨

住宅基礎の地縄・配置・遣り方設置が誰でも簡単に行えます。

建築向けアプリケーション『楽直』
楽直

鉄骨建方作業での建入れ調整作業が行え、自動的に帳票作成も行えます。
