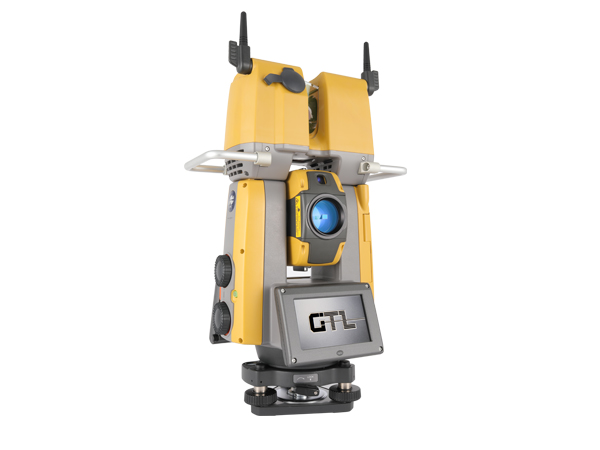

GTL-1200
Laser Scanner Total Station
現場完結型ワークフローで3D点群計測の課題を解決!
![GTL-1200 Laser Scanner Total Station](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy_234065864/container/image.coreimg.jpeg/1709260066499/gtl-1200-600x450.jpeg)
- トータルステーション測量とレーザースキャナー計測が1台で可能
- 点群密度が従来機の2倍
- BIMによる施工管理にも最適
- 土木・測量・維持管理にも威力発揮
- オンボードプログラムMAGNET Field搭載
- Wi-Fiモジュールの搭載
- Collage Siteによる遠隔操作も可能
![GTL-1200シリーズを使用した「地上型3次元レーザースキャナによる形状計測」は、NETIS登録技術の活用促進技術です。](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_996096959_526022166.coreimg.jpeg/1682384898011/gls-2000-netis01-j-1.jpeg)
GTL-1200シリーズを使用した「地上型3次元レーザースキャナによる形状計測」は、NETIS登録技術の活用促進技術です。
フィールドアプリケーションとの連携により 現場で計測結果を確認
![フィールドアプリケーションとの連携により 現場で計測結果を確認](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy.coreimg.jpeg/1687427717875/gtl-1200-001-workflow-j.jpeg)
1台2役だから測量・計測が速い! 投資コストも作業時間も人員も大幅削減!
![1台2役だから測量・計測が速い! 投資コストも作業時間も人員も大幅削減!](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_178779386_189541194.coreimg.jpeg/1682384928261/gtl-1200-002-1unit2roles-j.jpeg)
自動追尾トータルステーションと回転式レーザースキャナーが合体!
投資コストに加え、作業フローが大きく改善されることで、多くのメリットを享受できます。
![1台2役だから測量・計測が速い! 投資コストも作業時間も人員も大幅削減!](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/container_copy_copy__1980101545/image.coreimg.jpeg/1682384935157/gtl-1200-002-1-circle-j.jpeg)
GTL-1200が活躍するフィールド
測量分野
![Print 測量分野](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_178779386_624780563.coreimg.jpeg/1682384946883/gtl-1200-003-survey-j.jpeg)
測量・土地家屋調査士業務
アプリケーションソフトウェアMAGNET Fieldの様々な測量プログラムを使用し、測量・土地家屋調査士業務が行えます。基準点測量をはじめ公共測量にも利用可能です*。
さらに現況測量などでは、測量に加え3D点群として地形を取得することができます。
*国土地理院 2 級A トータルステーション登録
土木分野
![Print 土木分野](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_178779386_1893939432.coreimg.jpeg/1682384958567/gtl-1200-004-construction-j.jpeg)
i-Construction
建設現場の生産性向上を目的として国土交通省が推進している「i-Construction」において、3D点群による「起工測量」「出来高管理」および「出来形管理」のデータ取得手段として、レーザースキャナー、UAVが活用されています。
3D点群データの活用により、従来法に比べ土工、舗装工、法面工、付帯構造物設置工などでの作業時間の大幅な短縮、検査書類の削減が実現されます。
建築・設備分野
![Print 建築・設備分野](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_178779386_1442957575.coreimg.jpeg/1682384969255/gtl-1200-005-building-j.jpeg)
BIM (Building Information Modeling)
建築において土地の形状や改築・改装時の外装・内装の現況調査に活用されます。
リアルな3D点群データをベースに設計を行うことができ、また竣工時にスキャン計測をしておけば、後のメンテナンスや改装時の効率化に役立ちます。
主な機能
回転式、高速・高精度スキャン
![回転式、高速・高精度スキャン](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_757309494_1669453841.coreimg.jpeg/1682384981769/gtl-1200-005-scan-j.jpeg)
約1分で全周スキャン。3D点群データをスピーディーに取得できます。
GTL-1200ではスーパーファインモードを搭載。従来より点群の間隔が細かく取れるようになり、今まで以上に幅広い工種に対応できるようになりました。
![回転式、高速・高精度スキャン](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/container_copy/image.coreimg.jpeg/1682384989926/gtl-1200-006-2-scan-j.jpeg)
Wi-Fiモジュール搭載
![Wi-Fiモジュール搭載](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_757309494.coreimg.jpeg/1682385000471/gtl-1200-007-wifi-j.jpeg)
Wi-Fi接続を可能としたことにより、Collage Siteとの連携が可能となりました。現場で点群確認が可能となり、手戻り作業を軽減することができます。
遠隔操作でスキャニング
![遠隔操作でスキャニング](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_1735163664.coreimg.jpeg/1682385012910/gtl-1200-009-remote-j.jpeg)
Collage Siteにより、離れた場所にあるGTL-1200をコントロール。
高所や狭所、危険な場所のスキャン計測を、安全な場所から行えます。
データはSDカードに保存
![データはSDカードに保存](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_46569014.coreimg.jpeg/1682385022581/gtl-1200-012-sd-card-j.jpeg)
データの保存は汎用性の高いSDカード。
トータルステーションで計測した点データと、スキャナーで取得した3D点群データを同一ファイルとして保存します。
多彩な測距ターゲットに対応
![多彩な測距ターゲットに対応](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_1286222169.coreimg.jpeg/1682385032545/gtl-1200-008-target-j.jpeg)
高精度な点の測定には、360°プリズムだけでなく反射シートターゲットにも対応。もちろん、ノンプリズム測定も可能です。
対回観測
![対回観測](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_1787793869.coreimg.jpeg/1682385043233/gtl-1200-010-one-person-j.jpeg)
作業規程の準則に則った測量業務にも対応*。対回も自動で行えます。
*国土地理院 2級Aトータルステーション 登録
レーザーポインター
ボタンひとつで、視準方向へ極めて小さなスポット径のレーザーポインターを射出。
作業者は、GTL-1200側の観測者の誘導なしに正確な位置の把握が可能です。
Collageファミリーがつなぐシームレスな現場の3D化!
フィールドアプリケーションとの連携により、現場で計測結果を確認!クラウド活用で作業を分担!
![遠隔操作・リアルタイムデータ確認に対応したスキャナー用新フィールドソフトウェア](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/container_2031503100_424010408/image_copy_178779386.coreimg.jpeg/1685596662289/magnet-collage-site-img-j.jpeg)
遠隔操作・リアルタイムデータ確認に対応したスキャナー用新フィールドソフトウェア
『Collage Site』はスキャナーの遠隔操作をサポート。また、計測直後に現場でレジストレーション、スキャン結果の確認が可能で、計測漏れによる再測などの手戻り作業を軽減でき、現場完結型のワークフローを実現します。
![クラウドベースのスキャナー&UAVデータ解析ソフトウェア](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/container_2031503100_424010408/image_copy_178779386_1511020068.coreimg.jpeg/1682385078310/magnet-collage-web-img-j.jpeg)
クラウドベースのスキャナーデータ解析ソフトウェア
『Collage Web』はクラウドによるデータ共有により現場とオフィスの迅速な連携を実現。クラウド上で3D点群解析を行え、即座に確認・共有が可能です。
クラウドベースのため高性能解析PCが必要なく、安価なコストで導入が可能です。
![複数のセンサで取得したデータをMAGNET Collage一つで点群生成、データ合成!](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/container_2031503100_424010408/image_copy_178779386_450713367.coreimg.jpeg/1682385090365/magnet-collage-img-j.jpeg)
複数のセンサで取得したデータをCollage Office一つで点群生成、データ合成!
『Collage Office』は点群データの生成・処理、点群合成、加工・出力までを実現するオフィス用ソフトウェアです。一つのプラットフォームでレーザースキャナー、UAV、MMS の3D点群データを作成することが可能です。
3Dデータサービス
![GLS-2000_040_J 3Dデータサービス](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_copy/image_copy_178779386.coreimg.jpeg/1682385104312/3d-data-service.jpeg)
3Dデータの生成・解析のアウトソーシングサービス!
お客様に代わり、レーザースキャナー及びUAV の3D 点群処理を行うサービスを提供しています。繁忙期の作業支援、レンタル時の解析など、お客様の業務を支援し、BIMやi-Construction の推進に貢献いたします。業務にお困りの際は、ご相談ください。
お問い合わせ窓口:
株式会社トプコンソキアポジショニングジャパン
3Dデータサービス担当
TEL:03-5994-0671
E-Mail:3dd_service@topcon.co.jp
※ i-Constructionは、国土交通省国土技術政策総合研究所の登録商標です。
仕様
![仕様](/content/topcon-pa/jp/ja/products/brand/topcon/gtl-1200/_jcr_content/root/container/container_76635671_c/container_28592394_c/image.coreimg.jpeg/1709810906760/gtl-1200-spec-j-p-316-7.jpeg)
カタログ
動画をみる
GTL-1200 製品紹介 Movie
3D計測ソリューション 紹介 Movie

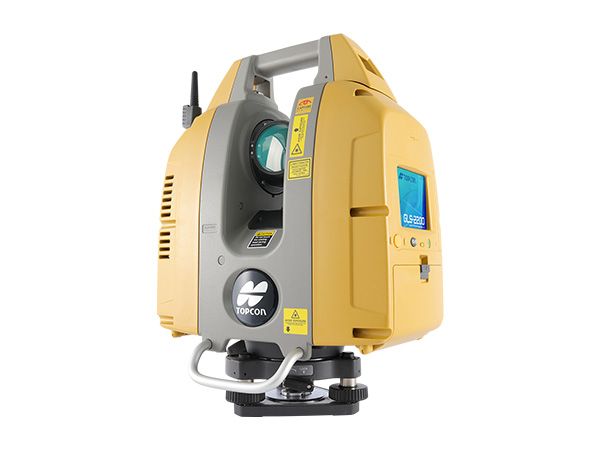

関連製品

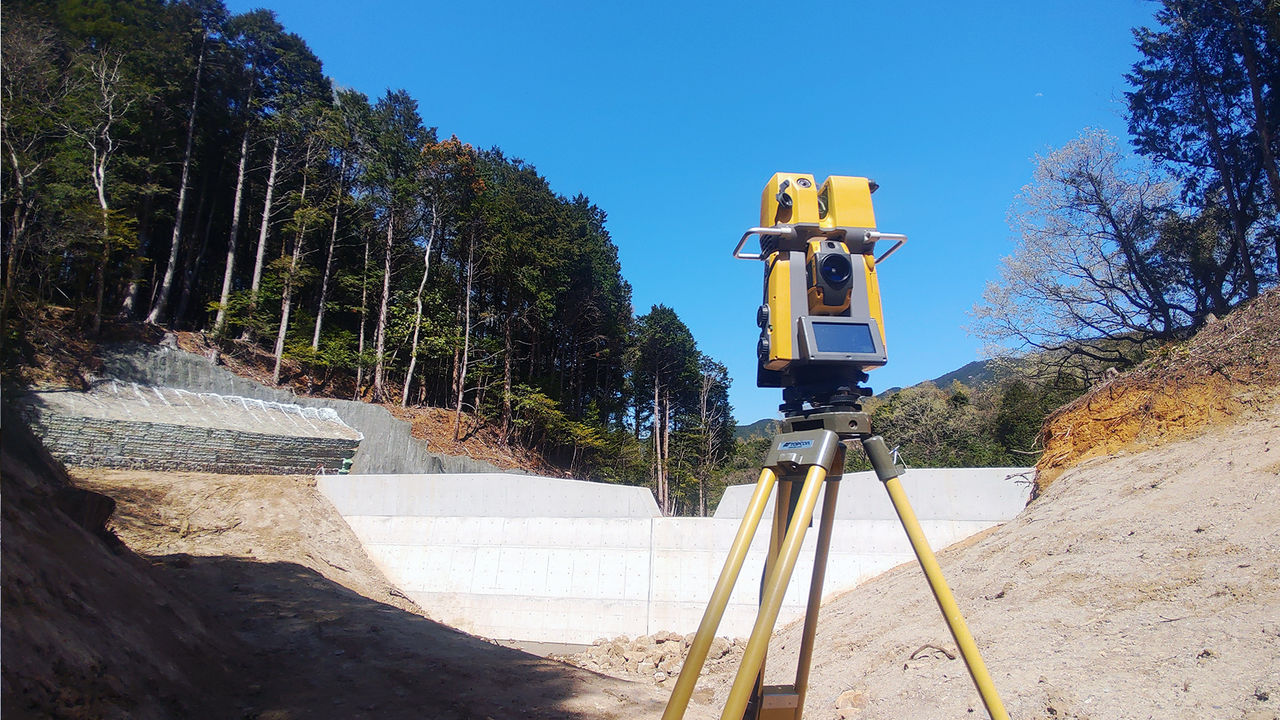

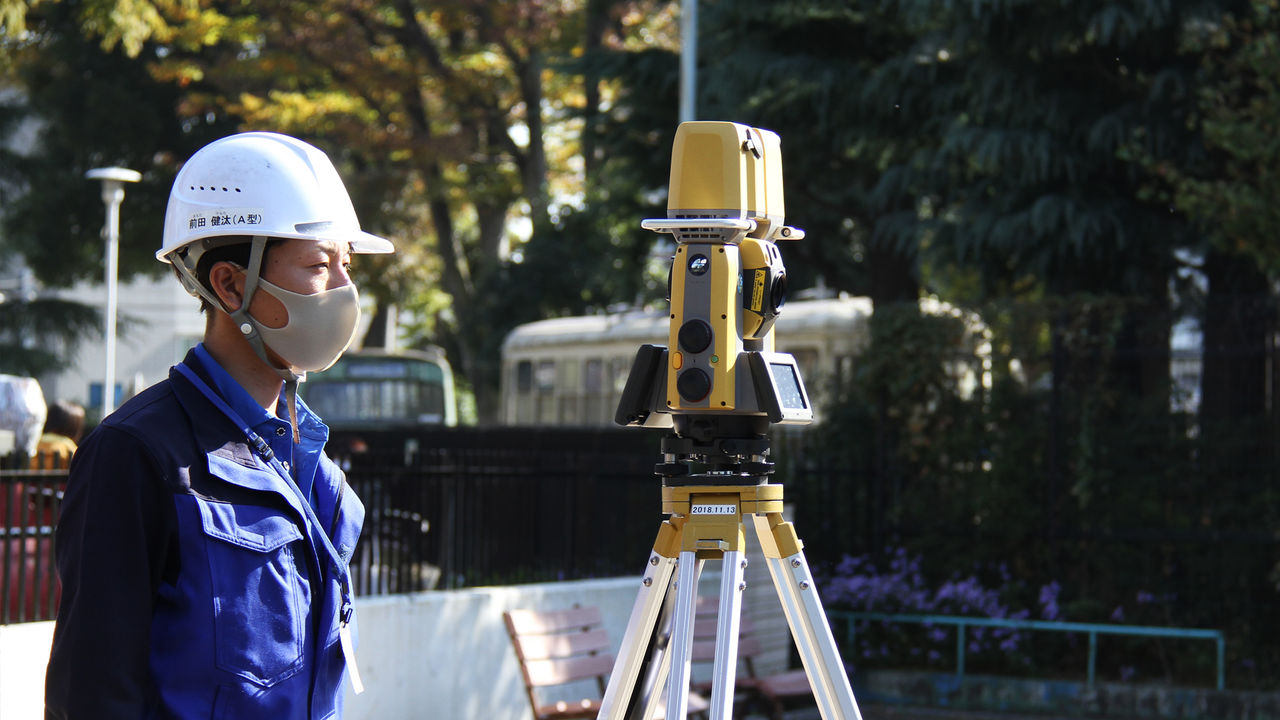

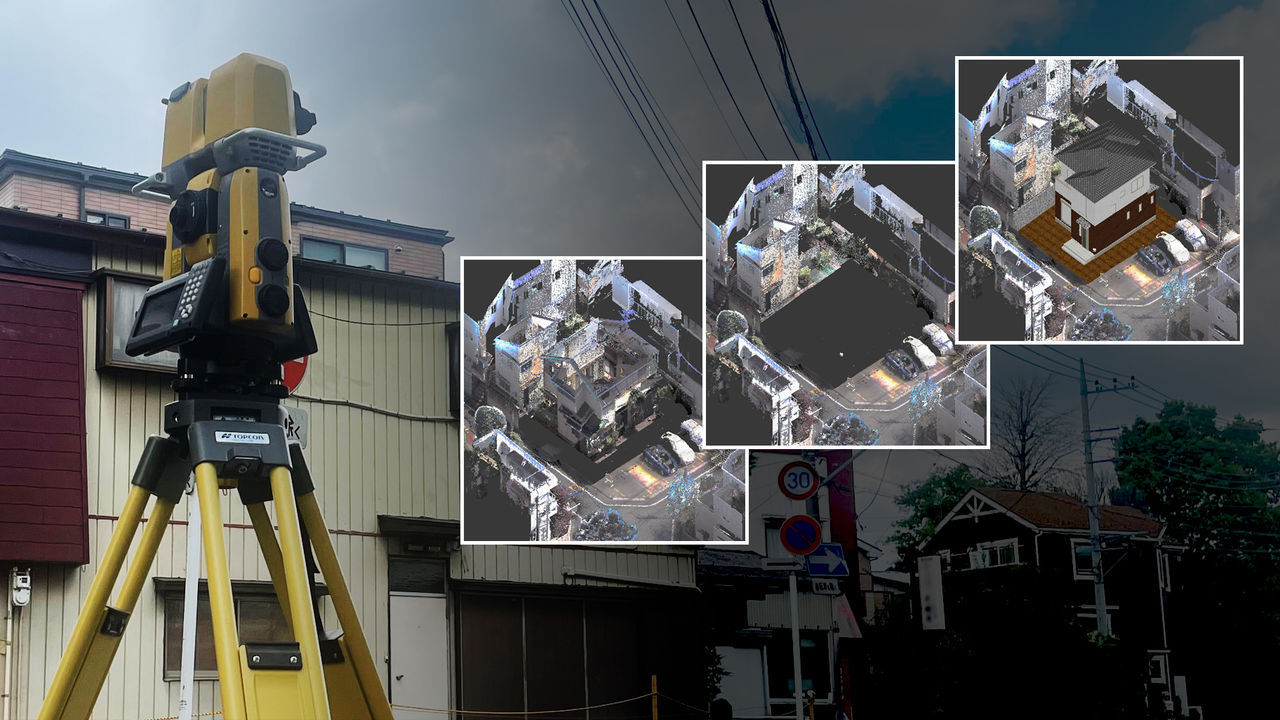

関連活用事例
ニュース
新着情報
- 2024/07/19 7月26日(金)休業のご案内

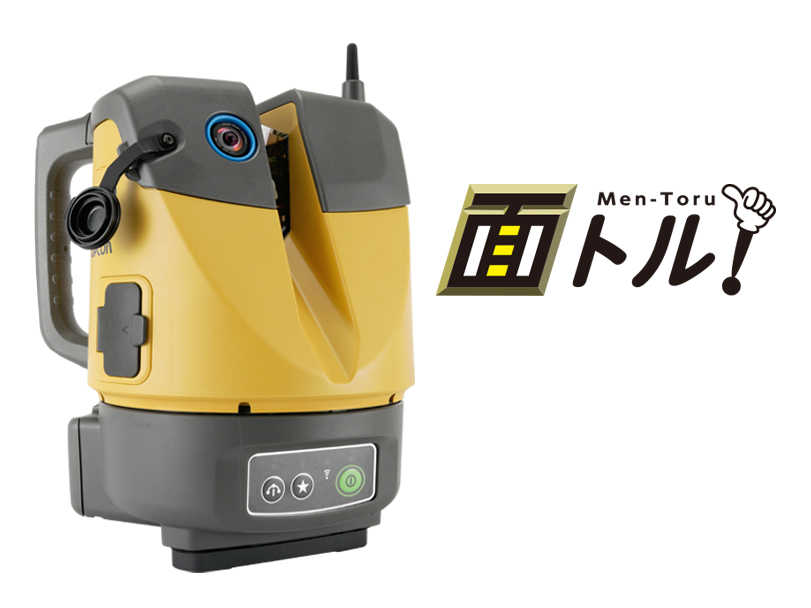

- 2024/07/01 “だれでも使える”3Dレーザースキャナー『ESN-100』(愛称:“面トル”)と専用フィールドソフトウェア『Topcon Raster Scan』を発売
