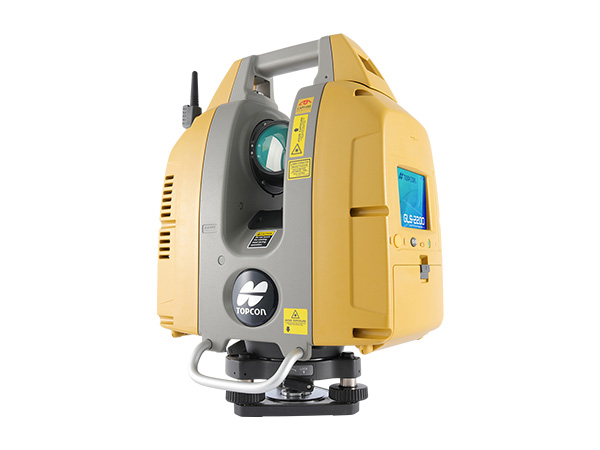

GLS-2200シリーズ
3D Laser Scanner
工種拡大するi-Construction
活躍の場が広がる3D計測
正確な3D点群データで高精度面管理を実現!
![GLS-2200シリーズ 3D Laser Scanner](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy_774312910/container/image.coreimg.jpeg/1708072360609/gls-2200-600x450.jpeg)
- 器械点・後視点法/後方交会法プログラム搭載
- 360°プリズムにも対応する長距離ターゲットスキャン
- 面精度が1mm (σ) に向上
- HDR撮影でくっきり3D点群データ生成
- リモートコントロール対応
- 敏速サポート可能な純国産レーザースキャナー
![GLS-2200シリーズを使用した「地上型3次元レーザースキャナによる形状計測」は、NETIS登録技術の活用促進技術です。](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_copy_996096959_526022166.coreimg.jpeg/1682382901774/gls-2000-netis01-j-1.jpeg)
GLS-2200シリーズを使用した「地上型3次元レーザースキャナによる形状計測」は、NETIS登録技術の活用促進技術です。
ICT施工の工種拡大と共に広がる3D点群計測
![ICT施工の工種拡大と共に広がる3D点群計測](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_copy.coreimg.jpeg/1682382928441/gls-2200-001-j-1024x310.jpeg)
効率的な点群ワークフロー
![効率的な点群ワークフロー](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_1968643181.coreimg.jpeg/1682382941700/gls-2200-002-j-1024x346.jpeg)
長距離ターゲットスキャン
200m先でもターゲットスキャンが可能です。広域現場でも、ターゲット移動の回数が格段に減り、作業量が大幅減少します。
360°プリズム対応
器械点移動の際にプリズムの向きを変更することなく、すぐに測定開始。計測時間の高速化を実現します。
簡単で高精度 器械点・後視点法/後方交会法プログラム搭載
![簡単で高精度 器械点・後視点法/後方交会法プログラム搭載](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_copy_757309494_1669453841.coreimg.jpeg/1682382955297/gls-2200-005-1-j.jpeg)
トータルステーションで馴染みのある器械点・後視点法、および、後方交会法をレーザースキャナーでサポート。測量機器メーカーならではの測量方式レジストレーションを多数搭載しています。標準プログラムを使用すれば、計測時にレジストレーションを行うため、ソフト側の作業時間が大幅に短縮されます。
![簡単で高精度 器械点・後視点法/後方交会法プログラム搭載](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image.coreimg.jpeg/1682382967938/gls-2200-005-2-j-1-826x1024.jpeg)
点群品質の向上
面精度が1mm※に向上
反射率の低い暗色の路面にも強く、1mmの面精度を確保。i-Constructionにおける舗装工の出来形計測に対応します。
※ 標準偏差(1σ)1mm。Collage Officeで解析した場合。
HDR※撮影によるくっきり3D点群データ生成
通常画像を使用して色付けされた3D点群データは日陰が黒つぶれしたり日向が白飛びしたりしますが、HDR画像を使用すれば、より自然でリアルな3D点群データを生成します。
※High Dynamic Rangeの略。一度に何段階かの露出の異なる画像を撮影し、肉眼に近い自然な画像を生成する技術です。
![HDR※撮影によるくっきり3D点群データ生成](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/container_copy_copy/image.coreimg.jpeg/1682382983956/gls-2200-003-j-1024x444.jpeg)
多彩な機能
測定レンジによって選べる3つのラインアップ
![レンジ 測定レンジによって選べる3つのラインアップ](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_copy_1735163664.coreimg.jpeg/1682382998203/gls-2200-004-j.jpeg)
設備やインテリアなどの短距離から土木現場の現況作業や大型構造物まで、用途に応じて3種類からお選びいただけます。
8種類の測定スキャンモードを搭載
![8種類の測定スキャンモードを搭載](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_copy_46569014.coreimg.jpeg/1682383011352/gls-2200-006-j.jpeg)
現場状況や要求精度に合わせて、「詳細」「高速」「低出力」「標準」「近距離」「近距離(高出力)」「路面」「路面(高出力)」のスキャンモードを搭載し、様々な計測シーンでご利用いただけます。
路面モード搭載
![路面モード搭載](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_copy_1286222169.coreimg.jpeg/1682383024712/gls-2200-007-j.jpeg)
反射率の低い暗色の路面でも、舗装面計測用の「路面」モードを使用することで測定が行えます。
新設のアスファルト舗装面の測定には、「路面(高出力)」モードが適応。i-Constructionにおける舗装工の出来形計測に対応します。
コントローラー
![コントローラー](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_copy_1787793869.coreimg.jpeg/1682383035654/gls-2200-008-j.jpeg)
ワンボタンでスキャンが開始できる簡単ソフトウェア。グラフィック表示で、操作性の良いコントローラです。
リモートコントロール対応
![リモートコントロール対応](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/container_2031503100/image_copy_178779386.coreimg.jpeg/1682383046897/gls-2200-009-j.jpeg)
Android™端末から無線LANによるリモートコントロールが可能です。GLS-2200を高所や危険な場所に設置する場合など、本体タッチパネルを操作できない状況でも端末側で操作が行えます。
※外部リモートコントロールコマンド近日対応予定。
広角・狭角デュアルカメラ
![広角・狭角デュアルカメラ](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/container_2031503100_609564534/image_copy_178779386.coreimg.jpeg/1682383059021/gls-2200-010-1-j.jpeg)
広角170°/5M ピクセルカメラと、同軸で狭角8.9°/5M ピクセルカメラを搭載。広角カメラは、超高速で全周画の取得を可能としました。
![広角・狭角デュアルカメラ](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/container_2031503100_609564534/container_copy_copy_/image.coreimg.jpeg/1682383067993/gls-2200-010-2-j.jpeg)
2軸傾斜補正で確実にレジストレーション
![2軸傾斜補正で確実にレジストレーション](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/container_2031503100_1985604980/image_copy_178779386.coreimg.jpeg/1682383079106/gls-2200-011-j.jpeg)
トータルステーションと同等仕様である2軸傾斜補正搭載。(範囲±6’)
後処理ソフトCollage Officeで、複数のスキャンデータを確実にレジストレーションし正確な点群合成をサポートしています。
Collageファミリーがつなぐシームレスな現場の3D化!
フィールドアプリケーションとの連携により、現場で計測結果を確認!クラウド活用で作業を分担!
![フィールドアプリケーションとの連携により、現場で計測結果を確認!クラウド活用で作業を分担!](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/container_2031503100_2119716964/image_copy_178779386_275990166.coreimg.jpeg/1685596629242/magnet-collage-site-img-j.jpeg)
遠隔操作・リアルタイムデータ確認に対応したスキャナー用新フィールドソフトウェア
『Collage Site』はスキャナーの遠隔操作をサポート。また、計測直後に現場でレジストレーション、スキャン結果の確認が可能で、計測漏れによる再測などの手戻り作業を軽減でき、現場完結型のワークフローを実現します。
![クラウドベースのスキャナー&UAVデータ解析ソフトウェア](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/container_2031503100_1903668515/image_copy_178779386.coreimg.jpeg/1682383127484/magnet-collage-web-img-j.jpeg)
クラウドベースのスキャナーデータ解析ソフトウェア
『Collage Web』はクラウドによるデータ共有により現場とオフィスの迅速な連携を実現。クラウド上で3D点群解析を行え、即座に確認・共有が可能です。
クラウドベースのため高性能解析PCが必要なく、安価なコストで導入が可能です。
![複数のセンサで取得したデータをMAGNET Collage一つで点群生成、データ合成!](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/container_2031503100_1377339329/image_copy_178779386.coreimg.jpeg/1682383139825/magnet-collage-img-j.jpeg)
複数のセンサで取得したデータをCollage Office一つで点群生成、データ合成!
『Collage Office』は点群データの生成・処理、点群合成、加工・出力までを実現するオフィス用ソフトウェアです。一つのプラットフォームでレーザースキャナー、UAV、MMS の3D点群データを作成することが可能です。

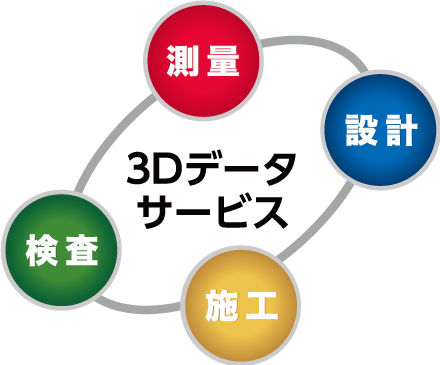

3Dデータサービス
![GLS-2000_040_J 3Dデータサービス](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_copy/image_copy_178779386.coreimg.jpeg/1682383191106/gls-2000-040-1-j.jpeg)
3Dデータの生成・解析のアウトソーシングサービス!
お客様に代わり、レーザースキャナー及びUAV の3D 点群処理を行うサービスを提供しています。繁忙期の作業支援、レンタル時の解析など、お客様の業務を支援し、BIMやi-Construction の推進に貢献いたします。業務にお困りの際は、ご相談ください。
お問い合わせ窓口:
株式会社トプコンソキアポジショニングジャパン
3Dデータサービス担当
TEL:03-5994-0671
E-Mail:3dd_service@topcon.co.jp
※ i-Constructionは、国土交通省国土技術政策総合研究所の登録商標です。

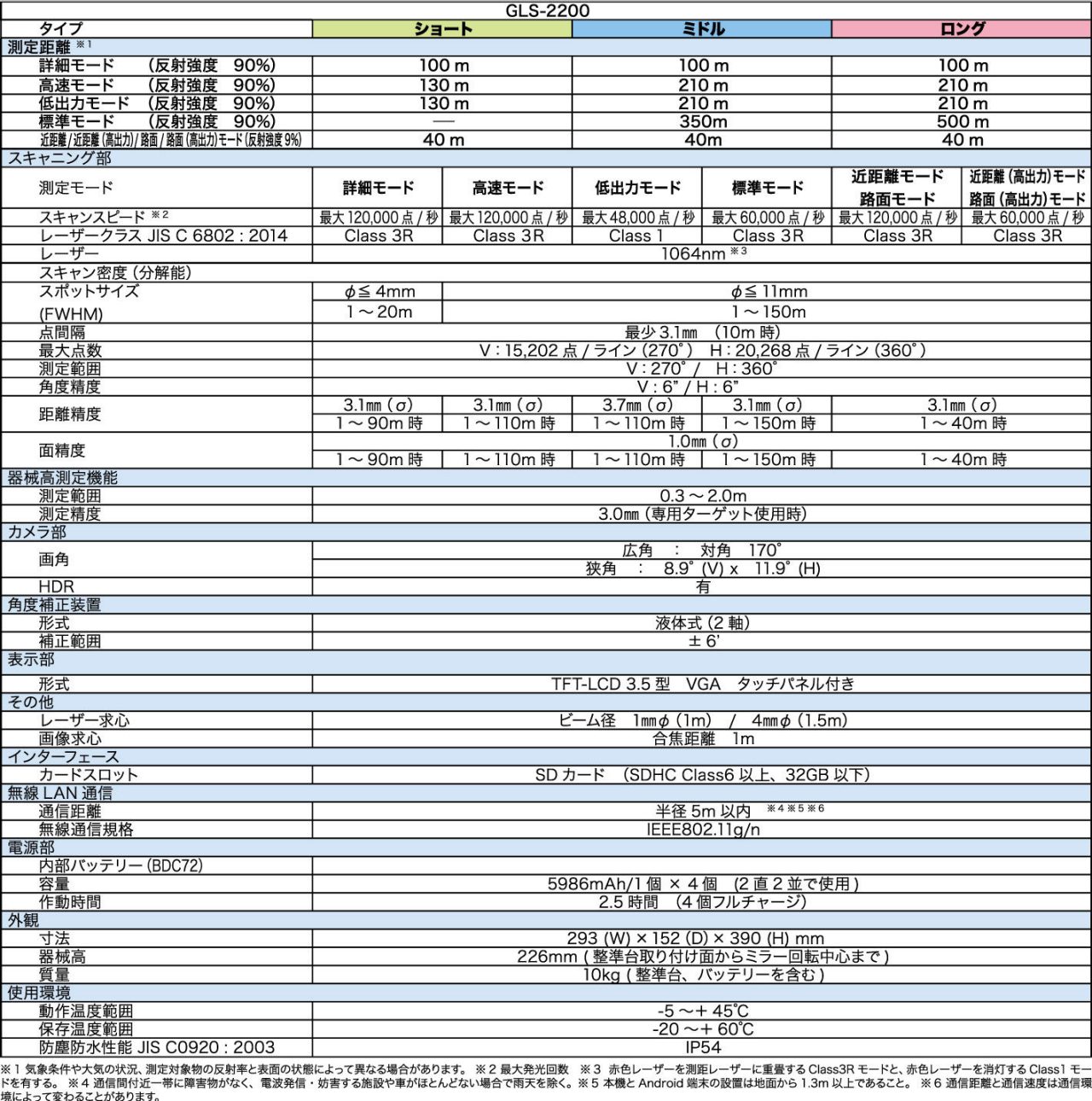

仕様
![仕様](/content/topcon-pa/jp/ja/products/brand/topcon/gls-2200/_jcr_content/root/container/container_76635671_c/container_28592394_c/image.coreimg.jpeg/1682383203625/gls-2200-spec-j.jpeg)
