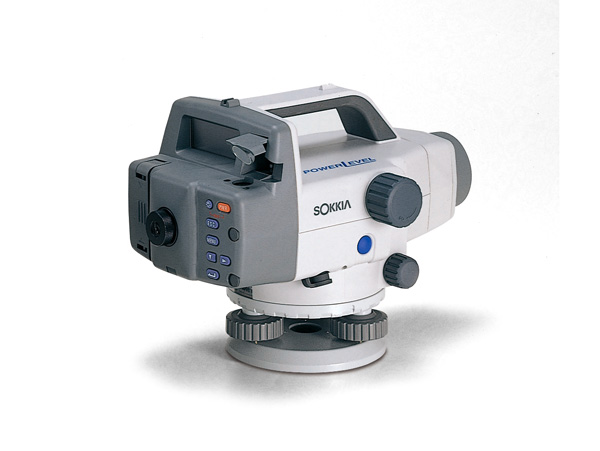

SDL30 / SDL50
デジタルレベル
ソキア独自のRABコード技術による、高精度デジタルレベルです。
![SDL30 / SDL50 デジタルレベル](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1915865010/container_copy/image.coreimg.jpeg/1708052014443/sdl30-50-600x450.jpeg)
- ボタン一発で高さと距離をデジタル表示!
- 業界最速の測定時間2.5秒!
- クラス最高の1km往復標準偏差0.4mm*
- ウェービング機能搭載!
- 比高測定機能搭載!
- RABコードスタッフ採用
- 逆さ読み対応で天端計測が可能
- 内部メモリ搭載
*SDL30、BIS30A使用時
デジタルが実現したシンプルな操作性
![デジタルが実現したシンプルな操作性](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_173516366_331573051.coreimg.jpeg/1682380130004/sdl30-sdl50-001-j.jpeg)
スタッフにピントを合わせて、ボタンを押すだけ。高さ0.1mm、距離1cm単位の高分解能で自動測定します。さらに、測定時間は約2.5秒と高速です。
ソキア独自のRABコードスタッフ
![Print ソキア独自のRABコードスタッフ](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_1735163664.coreimg.jpeg/1682380142126/sdl30-sdl50-002-j.jpeg)
ソキア独自のRABコード(RAndom Bi-directional code)を採用したスタッフ。光や影のムラに強く、距離測定にも有効です。また、天井からの高さを測るため、スタッフを逆さにしても使用可能です。レベル本体が、スタッフの向きを自動的に検出し、測定値をマイナス(-)で表示します。
2級水準測量が可能 (SDL30 + 1級A水準標尺BIS30A)
SDL30とニュースーパーインバールRABコードスタッフBIS30Aとの組み合わせは、1km往復標準偏差0.4mmと2級デジタルレベルとして業界最高の精度を実現。2級水準測量を行えます。
世界初*、ウェービング測定機能を搭載
![Print 世界初*、ウェービング測定機能を搭載](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_173516366_1015715776.coreimg.jpeg/1682380154113/sdl30-sdl50-003-j.jpeg)
従来、レベル観測の際に行っていた「スタッフを前後に振る」という観測法を、デジタルレベルで可能にしました。
最小値を読み取り、設置誤差を軽減します。
【測定範囲】
高さ:0.5 ~ 4m
距離:5 ~ 50m
* 2010年5月現在
測定データのメモリー
データ記録用のメモリーを標準で搭載。比高測定モード・標高測定モードで、測定データの記録が可能です。
記録点数は2000点。データは手入力もできます。
記録するデータの点番はもちろん、後視点・前視点・中間点など属性の設定、観測時の往路・復路の設定も可能です。データは最大20までのJOBに分けて記録でき、いくつかの現場の同時進行にも対応が可能です。
デジタルが生んだアプリケーション
比高測定機能、標高測定機能、測設機能など、今まで電卓で行っていた計算を本体で行うことができます。
SDL30・SDL50を用いた応用測定例
標高測定
![Print 標高測定](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_173516366_1380916489.coreimg.jpeg/1682380280498/sdl30-sdl50-004-j.jpeg)
「標高測定機能」を使えば、前視点の標高を自動計算表示。 後視点の標高を入力して測定開始。もりかえ点観測後、「器械点移動」を選択すれば、もりかえ点の標高を後視点標高として記憶します。
器械移動後、もりかえ点を後視にすれば、連続して標高測定ができます。
器械点をもりかえての比高測定
![Print 器械点をもりかえての比高測定](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_173516366_76104059.coreimg.jpeg/1682380291935/sdl30-sdl50-005-j.jpeg)
「標高測定機能」を使い、後視点標高を0mと入力すれば、後視点を基準とした高低差が測れます。
標高測定同様、器械点をもりかえて観測できます。途中に障害物がある場合や、広範囲での比高測定に便利です。
比高測定
![Print 比高測定](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_173516366_829713667.coreimg.jpeg/1682380303487/sdl30-sdl50-006-j.jpeg)
「比高測定機能」を使えば、後視点との高低差を計算表示。
0.1mmまたは1mm単位で測定できます。
勾配設定
![SDL30_SDL50_007_J 勾配設定](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_173516366_1976547792.coreimg.jpeg/1682380343408/sdl30-sdl50-007-j.jpeg)
「比高測設機能」で、基準点との比高差を入力すれば、勾配設定が簡単にできます。「比高測設機能」で、基準点との比高差を入力すれば、勾配設定が簡単にできます。
BIS30A 1級A水準標尺
![BIS30A 1級A水準標尺](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_173516366.coreimg.jpeg/1682380357802/digital-level-accessory-001-j.jpeg)
高精度RABコードスタッフ
パターンは、光や影のむらに強く、距離測定にも有効なソキア独自のRABコード(RAndom Bi-directional code)を採用。デジタルレベルSDL1Xで1級水準測量作業、デジタルレベルSDL30/SDL50で2級水準測量作業を行えます。
BIS30A
- 熱膨張率が限りなく0に近い、ニュースーパーインバールを採用しています。
- デジタルレベルSDL1Xとの組み合わせで、1km往復標準偏差0.2mmという世界最高*の精度を実現します。
*2010年3月現在、当社調べ。
![BIS30A](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/container_copy_copy__1746649413/image_copy_173516366_1920720851.coreimg.jpeg/1682380710950/ps4a-2a-spec-j-1024x81.jpeg)
RABコードスタッフ
![RABコードスタッフ](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/image_copy_173516366_136128638.coreimg.jpeg/1684111379341/digital-level-accessory-003-j.jpeg)
グラスファイバー製とアルミ製のスタッフをラインアップ。
- パターンにはソキア独自のRABコード
(RAndom Bi-directional code)を採用。
光や影のむらに強く、距離測定にも有効です。 - オプションの気泡管*は着脱式で、お好きな位置にセットできます。
* BGS40Aには標準付属。
![グラスファイバー製とアルミ製のスタッフをラインアップ。](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_1007452953/container_copy_copy__1762856350/image_copy_173516366.coreimg.jpeg/1684111392613/digital-level-accessory-0041-j-1-1024x206.jpeg)
仕様
![仕様](/content/topcon-pa/jp/ja/products/brand/sokkia/sdl30-sdl50/_jcr_content/root/container/container_76635671_c/container_28592394_c/image.coreimg.jpeg/1684111405159/sdl30-sdl50-spec-j.jpeg)
