Layout Navigator 사례 연구

LN-100

레이아웃 네비게이터 LN-100

작업 시간 50% 단축

TOPCON

토목

토탈 스테이션

레이아웃 네비게이터 LN-100

작업 시간 50% 단축

포인트당 1분 이내에 측설 완료

회사 소개를 부탁드립니다.

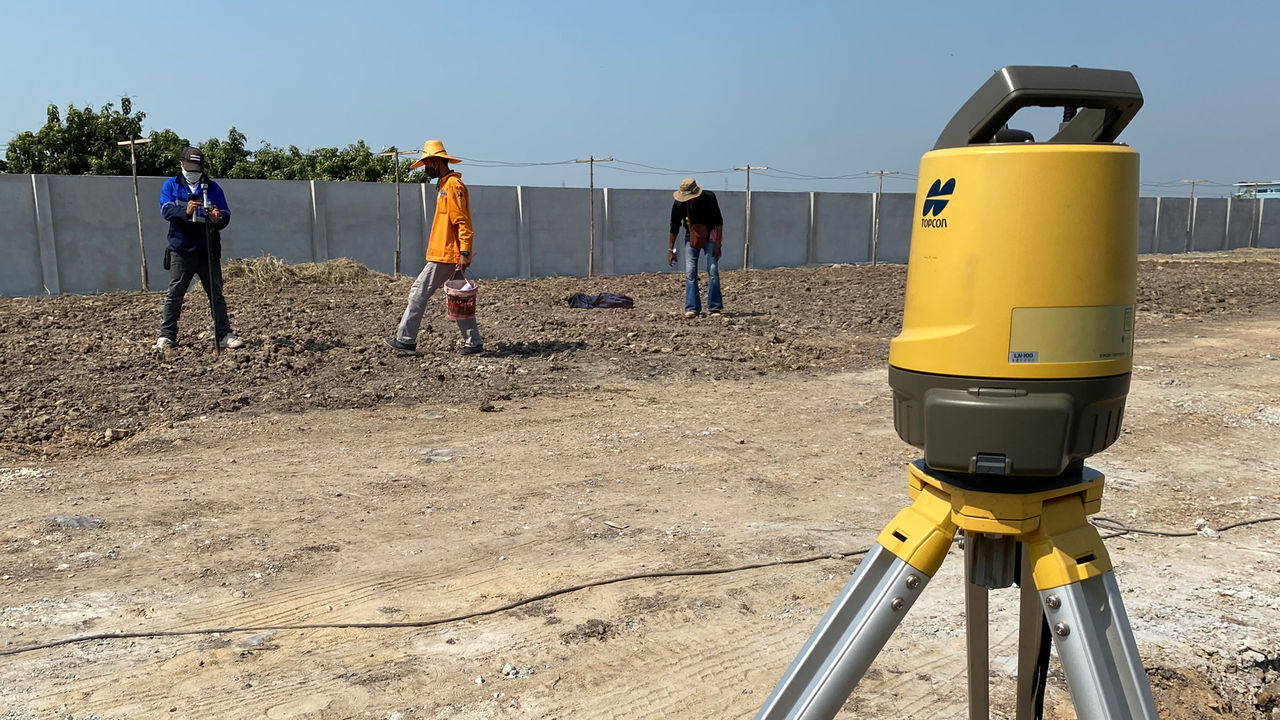

KRIANGKRAI SURVEYING CO., LTD.는 20년 이상 건설 프로젝트를 위한 측설 및 지형 매핑을 수행해 왔습니다. 우리는 사뭇 프라칸에서 사업을 시작했습니다. 잘 훈련된 11명의 엔지니어와 직원이 Mr. Kriangkrai Kamrai가 이끌었습니다. Layout Navigator(LN)는 우리가 처음으로 구매한 Topcon 제품이었습니다.

LN을 선택한 이유는 무엇입니까?

이전보다 훨씬 빠르게 측설 작업을 완료할 수 있습니다. LN이 있는 지하실을 측설할 때 포인트당 1분도 채 걸리지 않습니다. 즉, 한 시간 안에 50개의 포인트를 측설할 수 있습니다. 50점은 작업 현장의 평균 측설 작업입니다. 예전에는 2-3시간이 걸렸는데, 그 상황에서 기존의 수동 토탈 스테이션을 사용했을 때였습니다. 기존의 토탈 스테이션에서는 망원경을 들여다보고, 측정하고, 각 조수에게 측설 지점으로 안내해야 했습니다. LN을 사용하여 더 이상 이 프로세스를 수행할 필요가 없습니다. 또한 LN의 정확도는 5인치 토탈 스테이션과 비교할 때 동일하며 이는 완전히 수용 가능합니다. 우리의 건설 컨설턴트는 또한 우리가 작업을 완료 한 후 작업 현장에서 정확성을 확인했습니다. 대체로 LN을 사용하게 되어 매우 기쁩니다. 저는 LN을 사용하여 제 일을 하는 것을 정말 좋아하고 요즘에는 쉽게 시도하지 않습니다. LN을 구입하기 전에는 측량 작업이 정말 피곤했습니다.

LN은 어떻게 사용합니까?

작업 현장에 가기 전에 먼저 도면 파일에서 좌표를 준비하고 PC에서 csv 파일로 변환하는 것입니다. 메시징 응용 프로그램을 통해 스마트 폰으로 보내고 TopLayout으로 가져옵니다. 우리는 더 이상 USB 스틱을 사용하지 않습니다. 작업 현장에서는 3명으로 측설을 실시합니다. 측량기사인 저는 360도 프리즘이 있는 프리즘 폴과 TopLayout이 있는 스마트폰을 들고 있습니다. 다른 두 명은 말뚝을 박고 페인트 스프레이로 점을 표시하여 함께 작업합니다. LN을 사용하면, 작업자는 더 이상 필요 없습니다. 모두 프리즘 쪽에 있으며 TopLayout에 표시된 포인트 순서를 따르기만 하면 됩니다. 과거에는 망원경을 들여다보는 것이 힘들었기 때문에, 작업자와 자주 바꾸어 작업을 진행해야 했습니다. 그러나 지금은, 프리즘 기둥을 들고 작업 현장을 돌아다녀도 상관없습니다.

생산성은 얼마나 증가했습니까?

작업 시간은 수동 토탈 스테이션을 사용하는 기존 방법에 비해 거의 절반으로 단축되었습니다. 더 이상 워키토키를 통한 계기측과 프리즘측 간의 통신이 필요하지 않기 때문입니다. 프리즘 쪽에 있는 사람들은 더 이상 올바른 위치에 도달하기 위해 측량사의 지시를 기다릴 필요가 없습니다. 또한 LN을 사용하면 측량 경험이 거의 없는 조수도 측설 작업을 빠르고 정확하게 완료할 수 있습니다. 과거에 수동 토탈 스테이션을 사용했을 때 정확한 위치에 도달하는 속도가 기술에 따라 크게 달랐습니다.

투자 수익률(ROI)은 얼마입니까?

우리는 2022년 12월에 LN을 구입했고 단 2개월 만에 투자를 회수했습니다. 작업 시간 단축은 우리의 이익 마진에 크게 기여했습니다. 또한 3개 작업 현장에서 LN으로 1인 작업을 시도했는데 보조원의 인건비가 절감되었습니다. LN은 노동력이 덜 필요하므로 인력이 부족한 경우 LN이 많은 도움이 됩니다.

회사: KRIANGKRAI SURVEYING CO., LTD.
TOPCON 제품: LN-100, TopLayout


자회사/딜러: Topcon Positioning Asia (Thailand) Co., Ltd.
프로젝트: 식품 공장, 사무실, 주거 건설
지역: 태국 논타부리(Nonthaburi)

관련 항목

  • TOPCON

    토목

    토탈 스테이션

    LN-100/KRIANGKRAI SURVEYING CO., LTD./2023년4월

    작업 시간 50% 단축

    TOPCON

    토목

    토탈 스테이션

  • SOKKIA

    측량

    토목

    건축

    토탈 스테이션

    iX 시리즈/한국철도공사/2018년4월

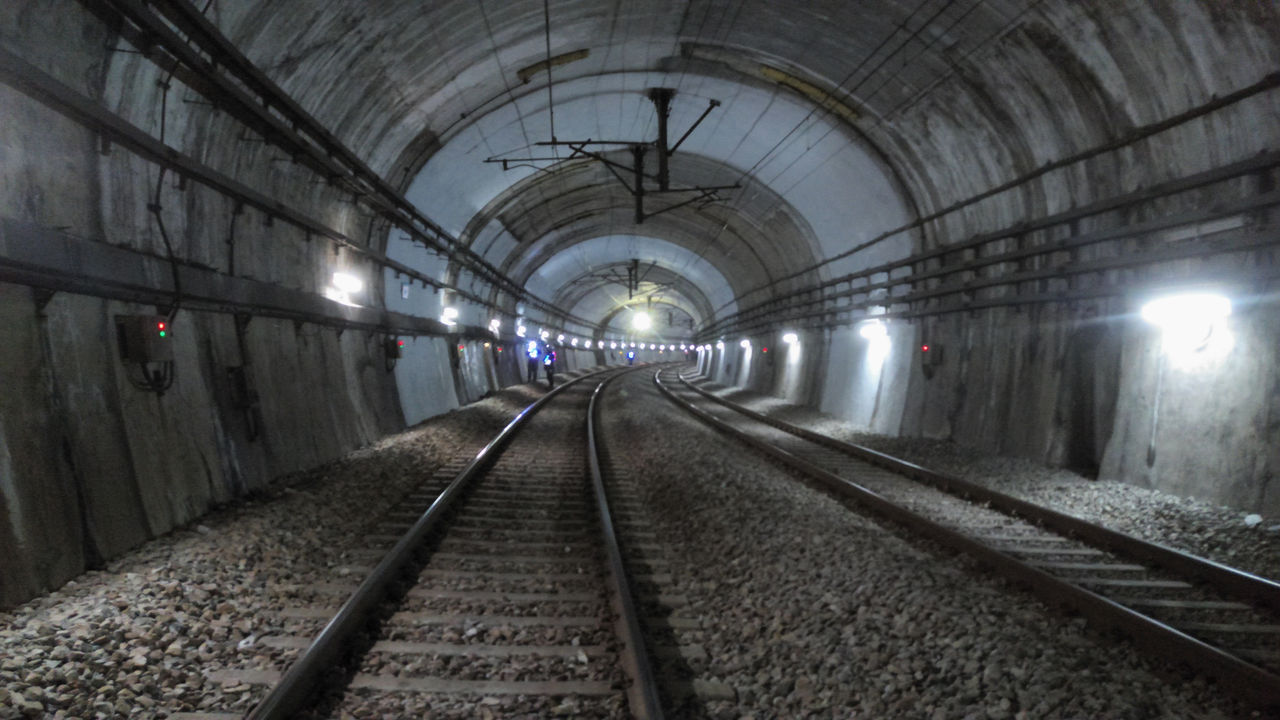

    한국철도공사, ‘노후 터널 관리 시스템 도입’

    SOKKIA

    측량

    토목

    건축

    토탈 스테이션

  • TOPCON

    측량

    토목

    건축

    토탈 스테이션

    LN-150/심금아건설/2022.7

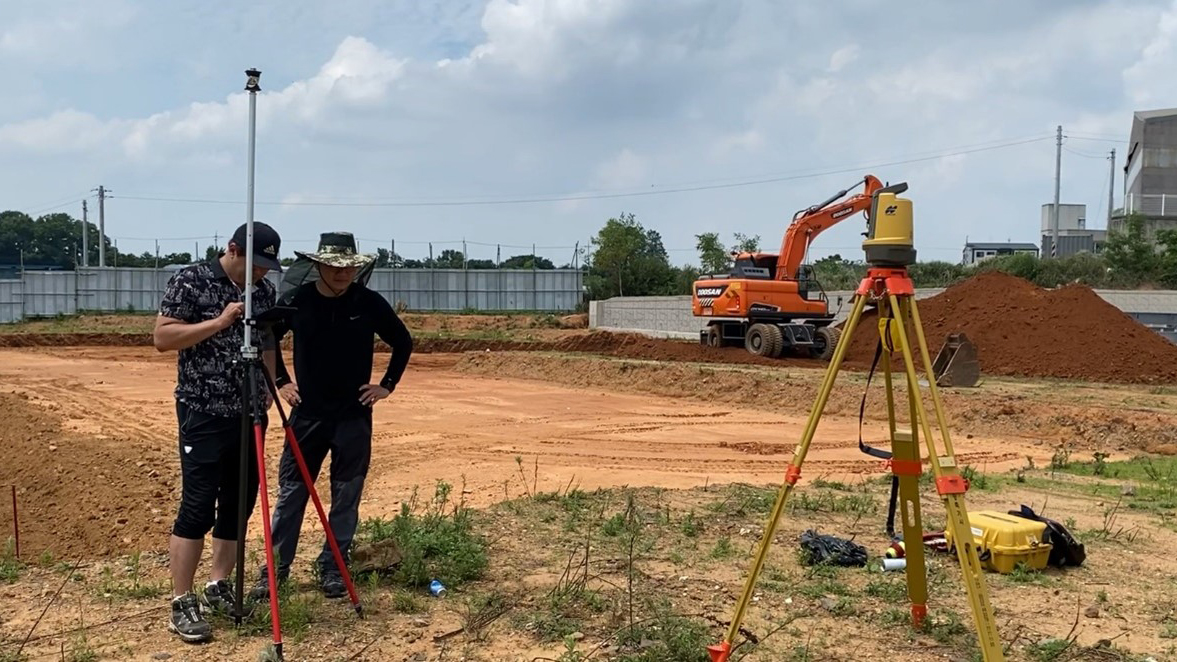

    LN-150을 이용한 공장 부지 터파기 규준틀 측량
