โซลูชัน SCAN to BIM
การสร้างโมเดล BIM จากงาน As-Built โดยไม่มีแบบวาดต้นฉบับ
จะทำอย่างไรถ้าคุณต้องการปรับปรุงหรือขยายอาคารที่มีอยู่ แต่แบบวาดล้าสมัยหรือไม่มีแบบ?
เทคโนโลยี Topcon SCAN to BIM สามารถแก้ปัญหาได้ทั้งหมด!
การผสมผสานระหว่างเครื่องสแกน 3 มิติ*1 และซอฟต์แวร์สนับสนุนการสร้าง BIM ของเราช่วยอย่างมากในการสร้างแบบวาด 3 มิติของคุณ
เนื้อหา
เครื่องสแกน 3 มิติเป็นอุปกรณ์วัดแบบไม่สัมผัสที่ปล่อยลำแสงเลเซอร์ ซึ่งใช้การสะท้อนเพื่อวัดระยะห่างจากพื้นผิวของวัตถุเป็นข้อมูลพอยต์คลาวด์ 3 มิติ วัดโครงสร้างโดยละเอียดของอาคารและมีบทบาทสำคัญในการปรับปรุงประสิทธิภาพการผลิตในด้านต่างๆ ในอุตสาหกรรมการก่อสร้าง เช่น ขั้นตอนการออกแบบ, การวัดงาน As-Built, การวางแผนสำหรับการปรับปรุงและบูรณะ และการควบคุมคุณภาพระหว่างการก่อสร้าง
การสร้างแบบจำลองงาน As-Built อย่างมีประสิทธิภาพสำหรับส่วนขยายและการปรับปรุงใหม่
เมื่อคุณทำงานเกี่ยวกับการขยายหรือปรับปรุงอาคารที่มีอยู่และแบบวาดล้าสมัยหรือไม่มีแบบวาด คุณอาจต้องสร้างแบบวาดหรือแบบจำลองงาน As-Built ซึ่งมักจะต้องใช้เวลาและความพยายามอย่างมากในการเตรียมการ
เครื่องสแกน 3 มิติของ Topcon และซอฟต์แวร์ขั้นสูง EdgeWise สามารถสร้างโมเดล BIM จากงาน As-Built ของอาคารได้อย่างมีประสิทธิภาพ เมื่อคุณตั้งค่าเครื่องสแกน 3 มิติ เครื่องสแกนจะเริ่มสแกนและเก็บถาวรข้อมูลไซต์เป็นข้อมูลพอยต์คลาวด์*2 ซึ่งเป็นจุดประสานงานหลายล้านจุด EdgeWise จดจำคุณสมบัติทางเรขาคณิตจากพอยต์คลาวด์และสร้างโมเดล BIM โดยอัตโนมัติ

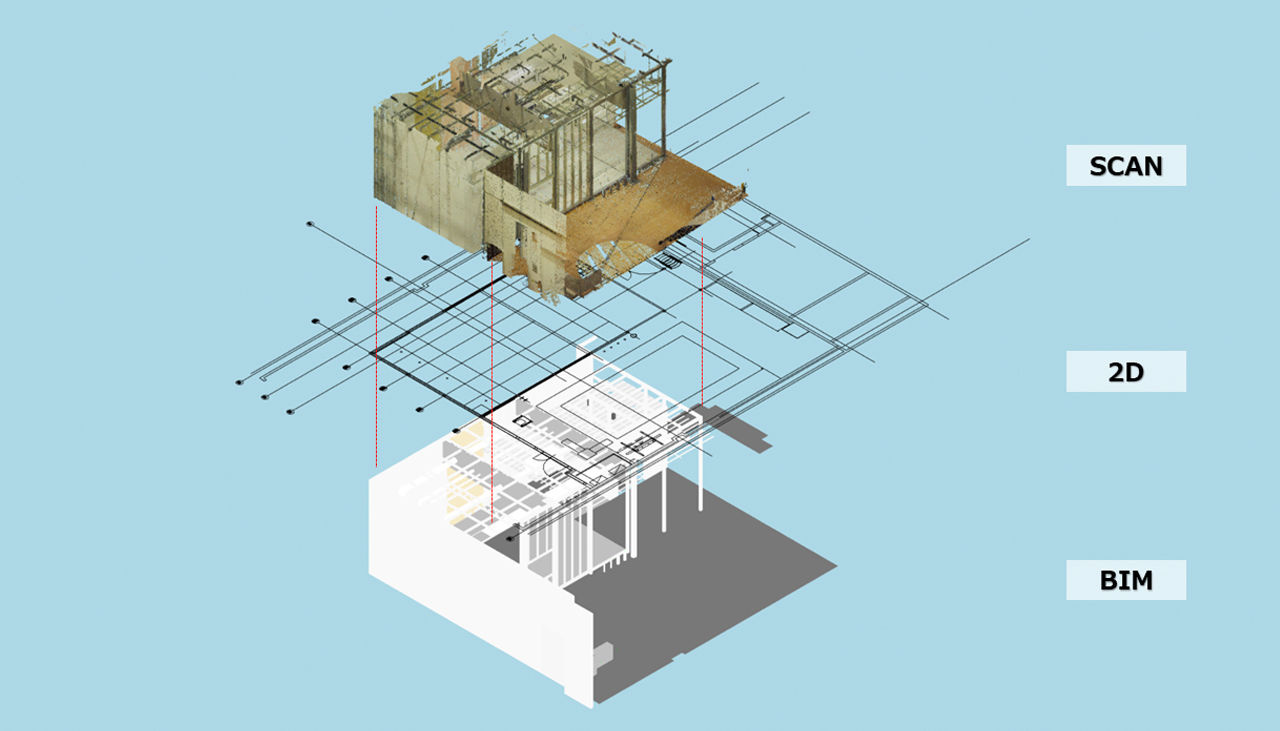

การสร้างโมเดล BIM จากงาน As-Built ของอาคาร
พอยต์คลาวด์แสดงถึงกลุ่มข้อมูลพอยต์ 3 มิติที่วัดโดยใช้เครื่องสแกนเลเซอร์ 3 มิติหรือวิธีการอื่น
ข้อมูลพอยต์ประกอบด้วยพิกัด XYZ และค่าสี RGB ที่แสดงรูปร่าง ขนาด ระยะทาง ตำแหน่ง สี และพื้นผิวของวัตถุที่จับได้ในอวกาศ
โดยทั่วไปข้อมูลประเภทนี้จะถูกนำเข้าสู่ซอฟต์แวร์ CAD หรือ BIM และช่วยในการจำลองผ่านกระบวนการออกแบบและการก่อสร้างได้เป็นอย่างมาก
การถอดแบบจำลองอัตโนมัติสำหรับส่วนประกอบอาคารรูปทรงต่างๆ
ฟังก์ชันการแยกระบบท่ออันทรงพลังของ EdgeWise จะแยกท่อหลายร้อยท่อออกโดยอัตโนมัติด้วยการคลิกเพียงไม่กี่ครั้ง และสร้างข้อต่อเสริมตามมาตรฐานในประเทศต่างๆ นอกจากนี้ ฟังก์ชันการแยกผนังจะจดจำความสูงของพื้นและเพดานโดยอัตโนมัติจากข้อมูลที่สแกน และสร้างผนังขึ้นโดยอัตโนมัติ ทำให้สามารถสร้างแผนผังชั้นได้อย่างมีประสิทธิภาพ นอกจากนี้ยังสามารถสร้างแบบจำลองต่างๆ สำหรับส่วนประกอบโครงสร้าง เช่น เหล็กรูปทรงต่างๆ ท่อสี่เหลี่ยม ถาดสายเคเบิล และส่วนประกอบอื่นๆ ที่หลากหลาย

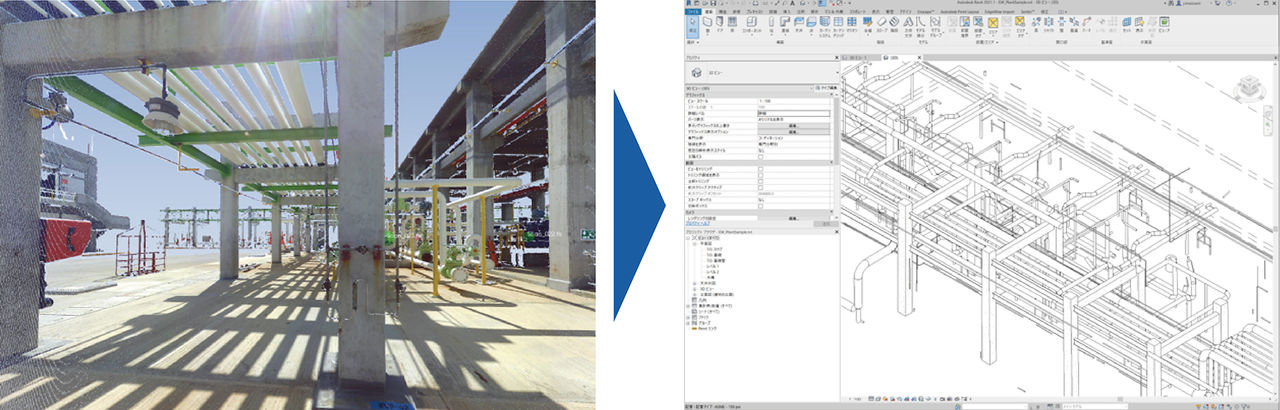

สามารถนำเข้าสู่ Revit เป็นโมเดล BIM ที่มีคุณสมบัติและสามารถใช้สำหรับการออกแบบได้โดยตรง

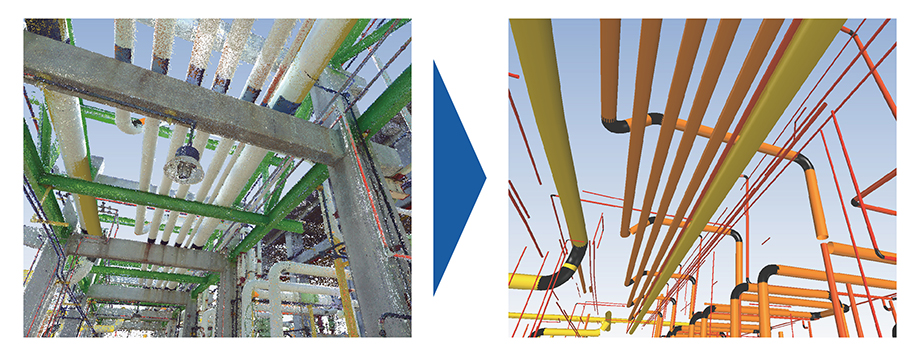

การเดินท่อ

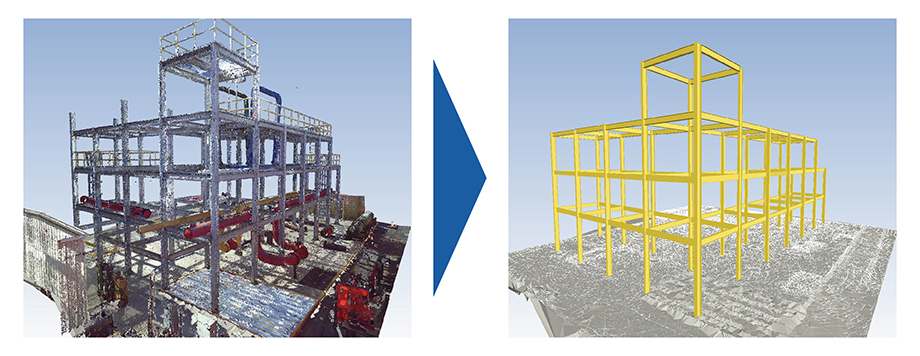

ส่วนประกอบโครงสร้าง

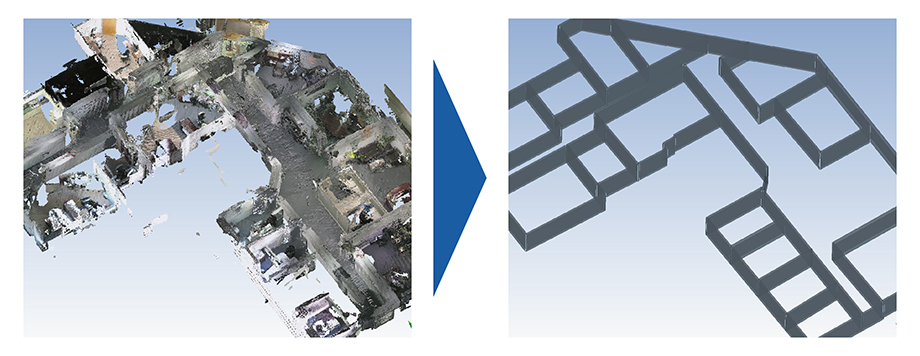

ผนัง

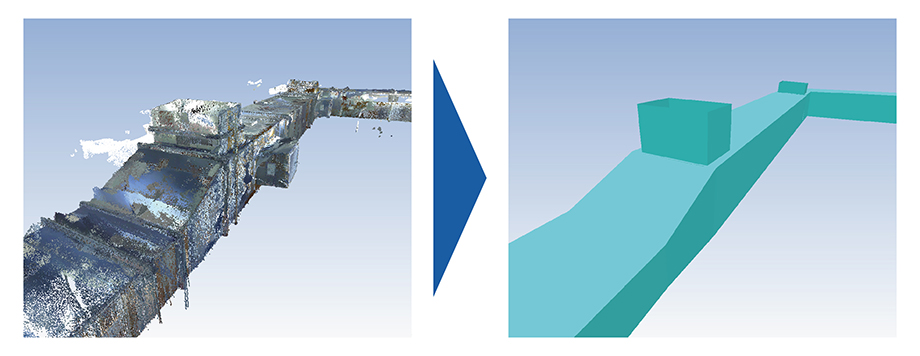

ท่อ
แสดงให้เห็นถึงคุณค่าที่แท้จริงร่วมกับเครื่องสแกน 3 มิติของ Topcon

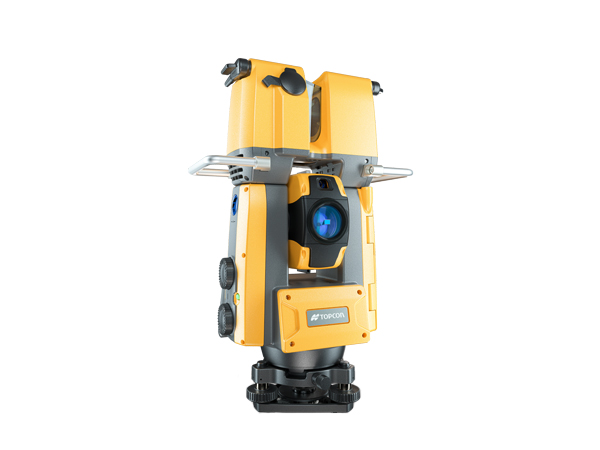

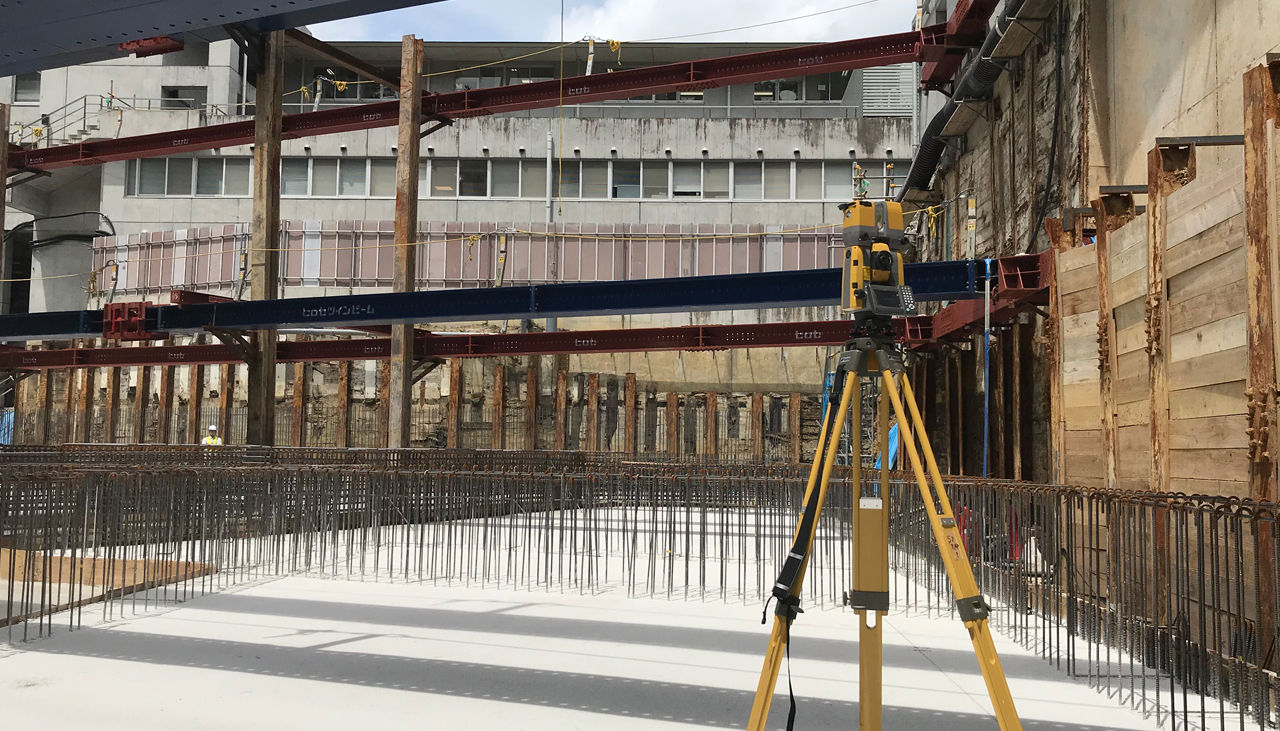

GTL-1200 Total Station ของ Topcon ที่ติดตั้งเครื่องสแกนเลเซอร์ 3 มิติสามารถใช้สำหรับการวัดจุดอ้างอิงของไซต์หรืออาคาร เพื่อบันทึกความสัมพันธ์ทางภูมิศาสตร์ขณะสแกน สิ่งนี้ทำให้สามารถรวมข้อมูลหลายรายการในห้องและชั้นต่างๆ ได้อย่างรวดเร็วและแม่นยำ
เนื่องจาก GTL-1200 กำหนดตำแหน่งที่แม่นยำซึ่งยิงจากการสแกน พอยต์คลาวด์จะแสดงในตำแหน่งเดียวกันบนแบบวาด ฟังก์ชันนี้สามารถเพิ่มศักยภาพของพอยต์คลาวด์สูงสุดในการวางแผนการขยายและปรับปรุง

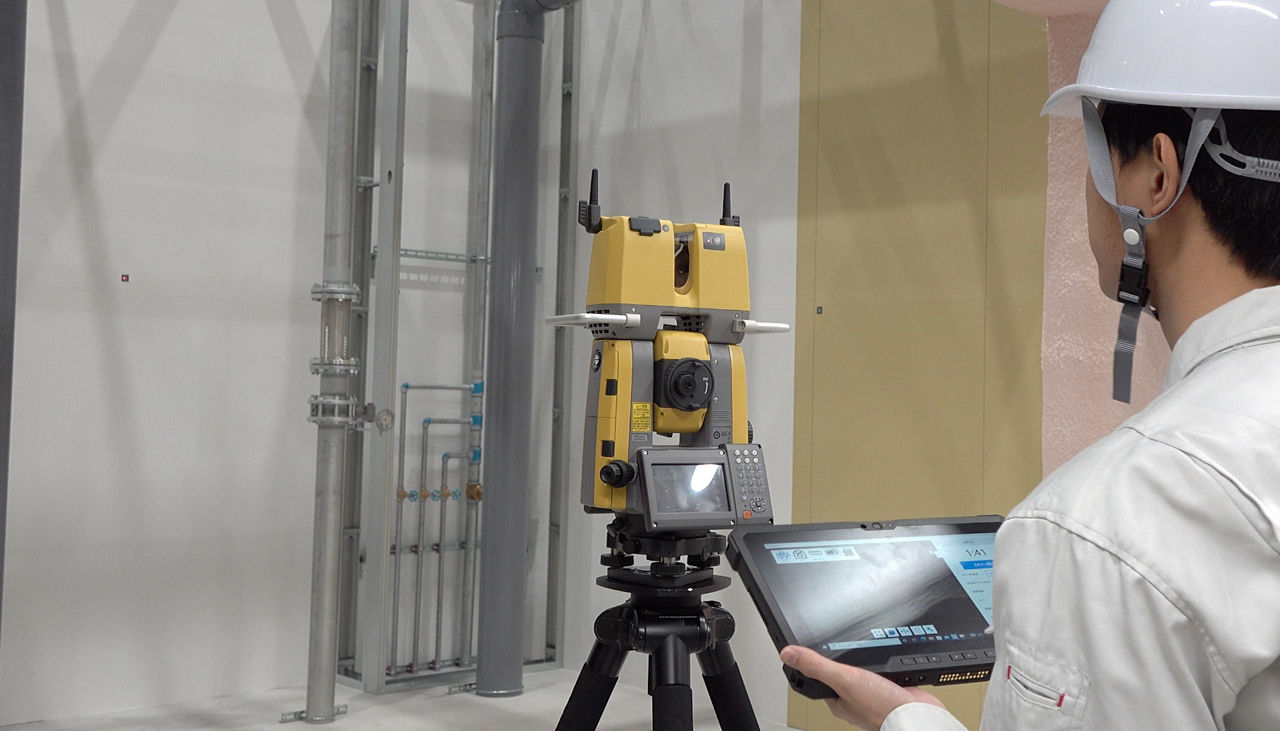

การวัดจุดอ้างอิงในไซต์งานด้วย Total Station
การสแกนพื้นที่ทั้งหมด

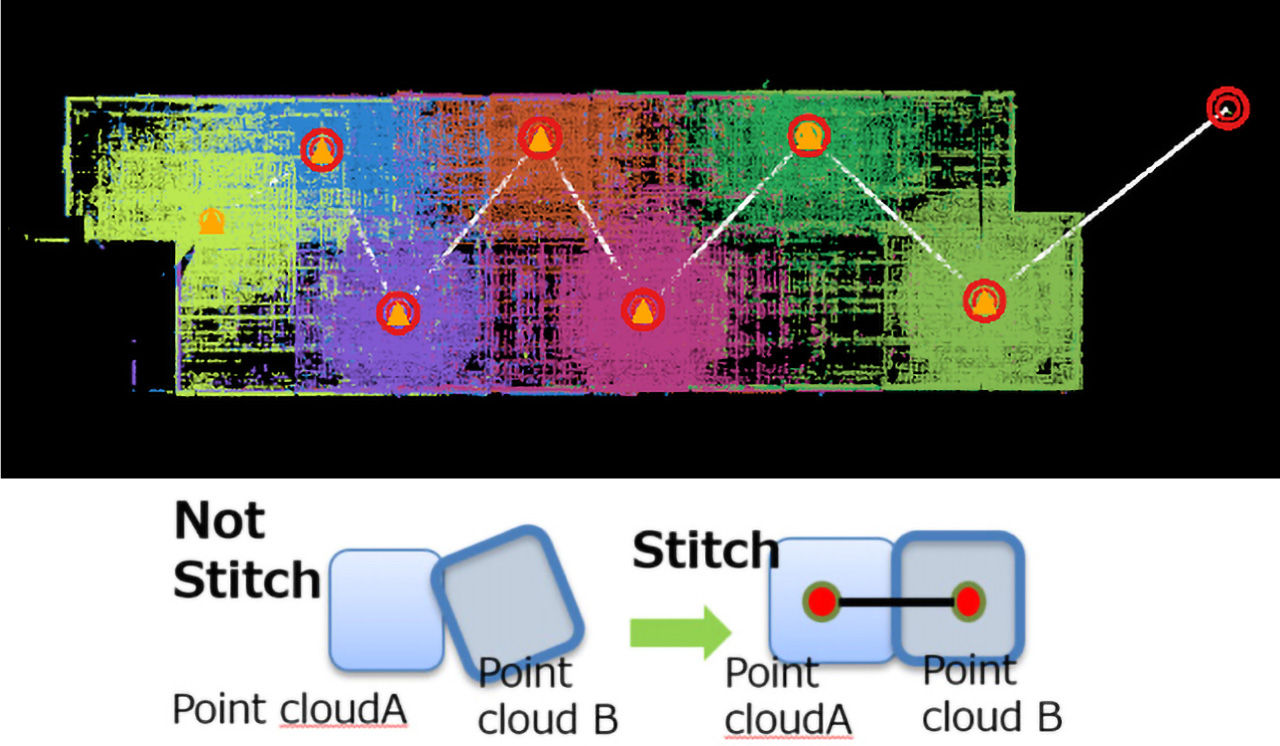

การลงทะเบียนที่มีความแม่นยำสูงและรวดเร็ว
สามารถจับคู่ตำแหน่งของแต่ละข้อมูลได้
