โซลูชันการตรวจสอบอาคาร
ตรวจสอบพื้นและพื้นที่ทั้งหมดในคราวเดียว
การตรวจสอบความเรียบของพื้นคอนกรีตและส่วนประกอบโครงสร้างที่ติดตั้งเป็นงานที่น่าเบื่อและใช้เวลานาน
ด้วยเครื่องสแกนและซอฟต์แวร์ 3 มิติของ Topcon การตรวจสอบความเรียบของพื้นและโครงสร้างสามารถทำได้ในเวลาเดียวกัน
ผลผลิตที่มีการประหยัดแรงงานและคุณภาพของอาคารสามารถปรับปรุงได้ผ่านการตรวจสอบพื้นที่และการตรวจสอบทั้งหมด
เนื้อหา
แสดงภาพความไม่สม่ำเสมอ - การวิเคราะห์ความเรียบของพื้นคอนกรีต
ซอฟต์แวร์ Rithm ที่ให้บริการโดย ClearEdge3D ในสหรัฐอเมริกาทำให้การประเมินความเรียบของแผ่นคอนกรีตเป็นเรื่องง่ายมาก

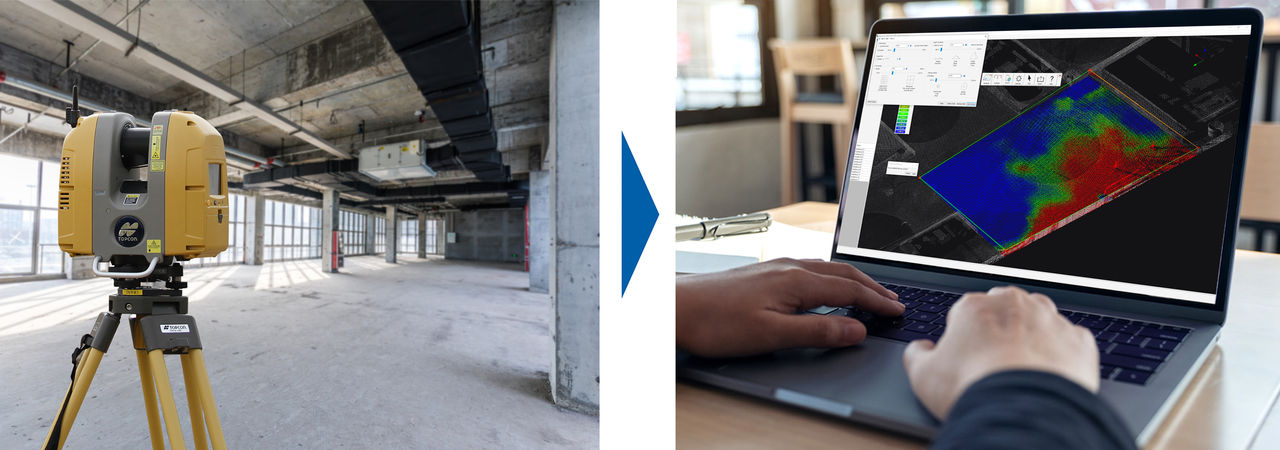

เมื่อวิเคราะห์ข้อมูลพอยต์คลาวด์ที่สแกนบน Rithm ความไม่สม่ำเสมอของพื้นจะแสดงเป็นภาพโดยใช้แผนที่ความหนาแน่น
เมื่อเทียบกับวิธีการตรวจสอบทั่วไปในการตรวจสอบทุกๆ สองสามเมตรโดยใช้ระดับลำแสง วิธีนี้ช่วยประหยัดเวลาได้มากและปรับปรุงคุณภาพโดยการแสดงผลลัพธ์เป็นพื้นผิว

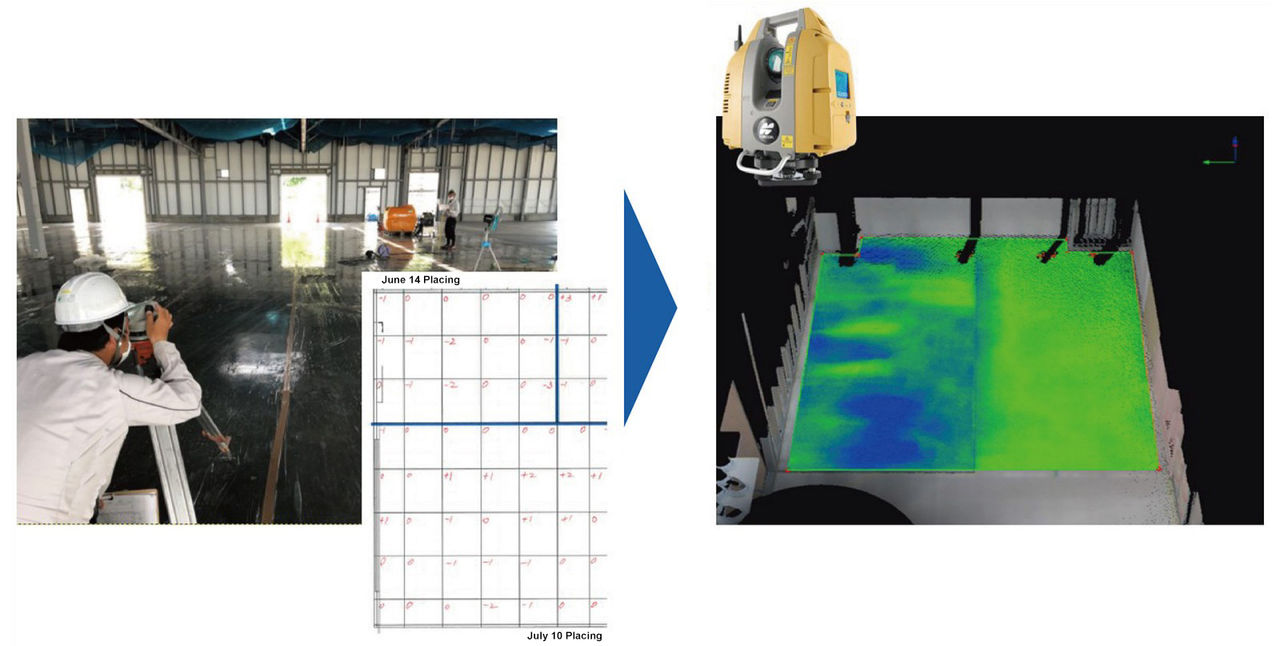

การวัดด้วยระดับและแบบฟอร์มที่เขียนด้วยลายมือ → การสแกนและการวิเคราะห์ซอฟต์แวร์

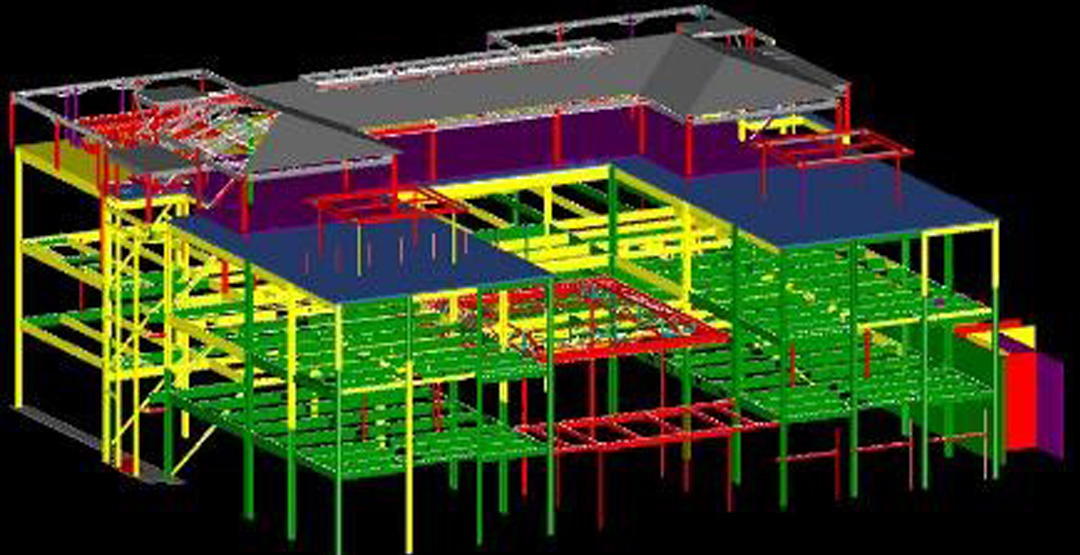

วิธีการตรวจสอบแบบใหม่เพื่อเปรียบเทียบข้อมูลที่สแกนกับโมเดล BIM ที่ออกแบบไว้
คุณสามารถมั่นใจได้ว่าการก่อสร้างกำลังดำเนินการตามแผนที่วางไว้และติดตั้งส่วนประกอบตามที่ออกแบบไว้
ข้อมูลพอยต์คลาวด์* ที่สแกนจากพื้นที่ไซต์และโมเดล BIM ที่ใช้ในการออกแบบจะได้รับการวิเคราะห์และเปรียบเทียบโดยใช้ซอฟต์แวร์ Verity ที่พัฒนาโดย ClearEdge3D ซึ่งเป็นบริษัทในกลุ่มบริษัทในอเมริกาของเรา
ด้วยการป้องกันข้อผิดพลาดของมนุษย์ เช่น การกำกับดูแลจากการจัดการการก่อสร้างและการควบคุมการออกแบบ จะสามารถหลีกเลี่ยงการทำงานซ้ำที่อาจทำให้ต้นทุนเพิ่มขึ้นอย่างมาก และความล่าช้าของระยะเวลาการก่อสร้างได้

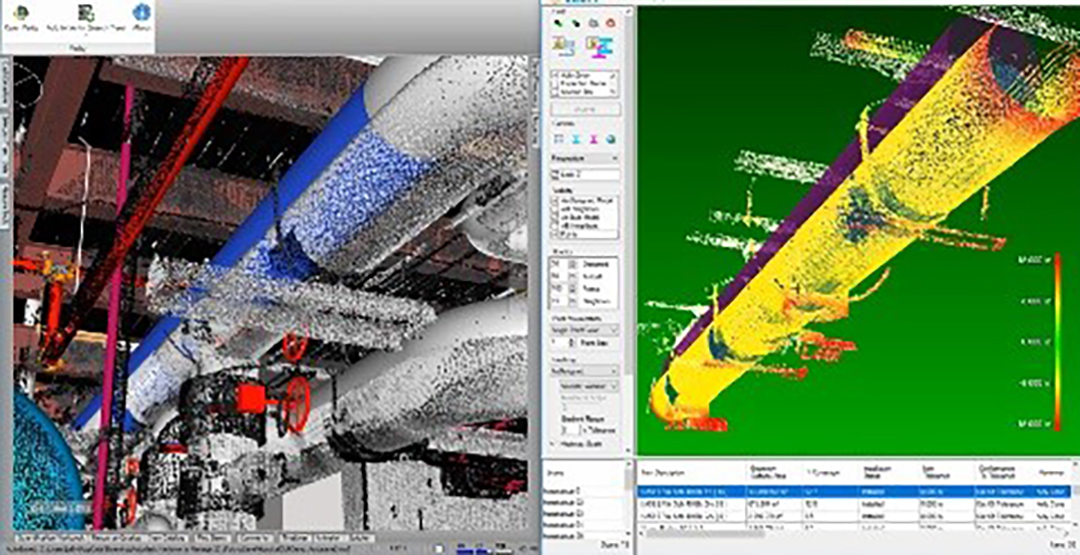

การวิเคราะห์การมีอยู่และความเบี่ยงเบนของวัสดุที่ติดตั้ง
ผลลัพธ์ที่มีรหัสสีจะปรากฏขึ้น
พอยต์คลาวด์แสดงถึงกลุ่มข้อมูลพอยต์ 3 มิติที่วัดโดยใช้เครื่องสแกนเลเซอร์ 3 มิติหรือวิธีการอื่น ข้อมูลพอยต์ประกอบด้วยพิกัด XYZ และค่าสี RGB ที่แสดงรูปร่าง ขนาด ระยะทาง ตำแหน่ง สี และพื้นผิวของวัตถุที่จับได้ในอวกาศ
โดยทั่วไปข้อมูลประเภทนี้จะถูกนำเข้าสู่ซอฟต์แวร์ CAD หรือ BIM และมีบทบาทสำคัญในการจำลองผ่านกระบวนการออกแบบและการก่อสร้าง

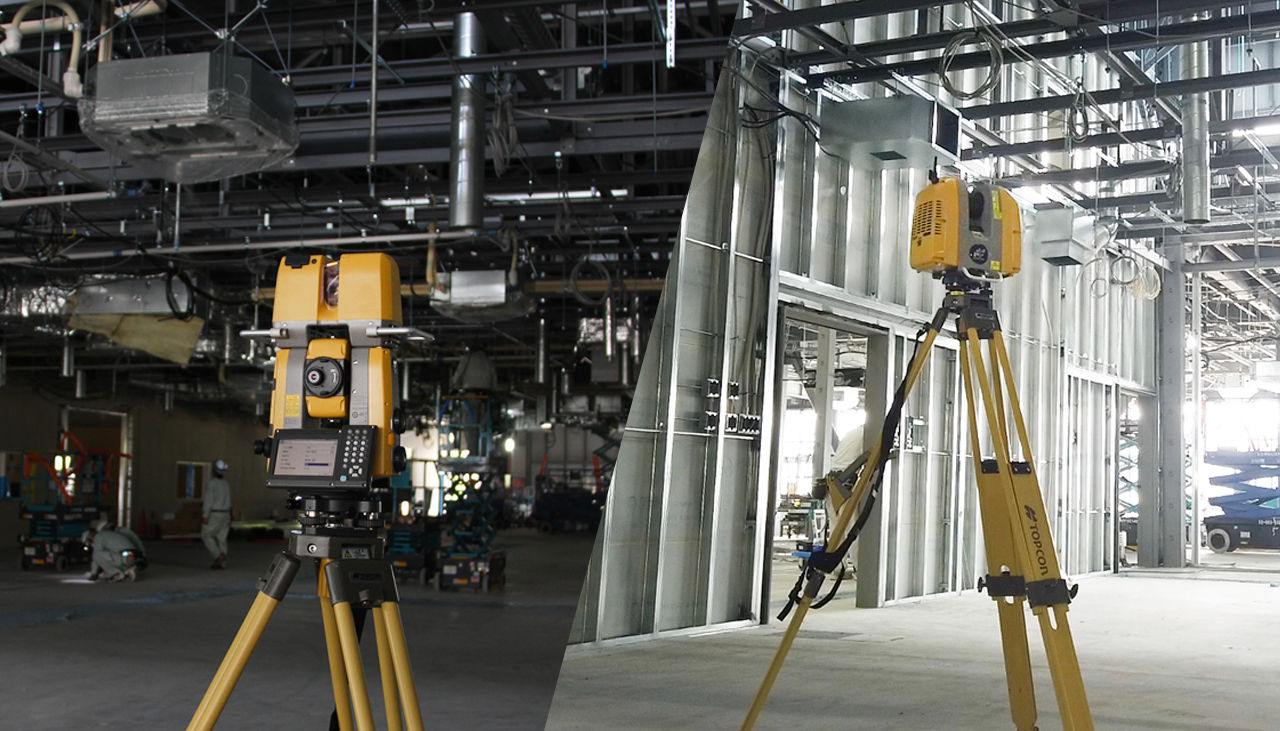

ทำงานกับเครื่องสแกนความแม่นยำสูงสำหรับการตรวจสอบการก่อสร้างอาคาร

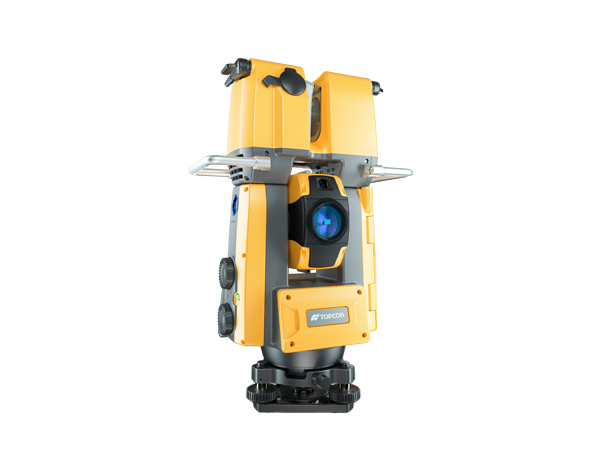

GLS-2200 เป็นเครื่องสแกนความแม่นยำสูงที่เหมาะสำหรับการตรวจสอบการก่อสร้างที่แม่นยำระดับมิลลิเมตร เช่น ความเรียบของพื้น, งาน As-Built และการติดตั้งส่วนประกอบ
เมื่อเทียบกับรุ่นก่อนหน้าความแม่นยำอยู่ที่ 1 มม. (σ) และสามารถสร้างข้อมูลพอยต์คลาวด์ 3 มิติที่ชัดเจนด้วยการถ่ายภาพ HDR
เครื่องสแกนไม่เพียงแต่ใช้สำหรับการตรวจสอบเท่านั้น แต่ยังใช้สำหรับการสำรวจที่ดินก่อสร้างและสำหรับการสำรวจ As-Built ภายนอกและภายในระหว่างการปรับปรุงและปรับเปลี่ยนใหม่
