การเปลี่ยนไปสู่รูปแบบดิจิทัลของงานก่อสร้างอาคารคืออะไร?
ความคิดริเริ่มของเราในการเปลี่ยนไปสู่รูปแบบดิจิทัลของงานก่อสร้างอาคารผ่านเทคโนโลยี ICT
ภายใต้ Society 5.0* สำนักงานคณะรัฐมนตรีได้ตั้งเป้าหมายที่จะเพิ่มผลิตภาพ 20% ในอุตสาหกรรมการก่อสร้างภายในปี 2025
ภายใต้สถานการณ์เช่นนี้ ระบบอัตโนมัติของการก่อสร้างในโรงงานกำลังดำเนินการเพื่อจัดการขั้นตอนการก่อสร้างจากส่วนกลาง

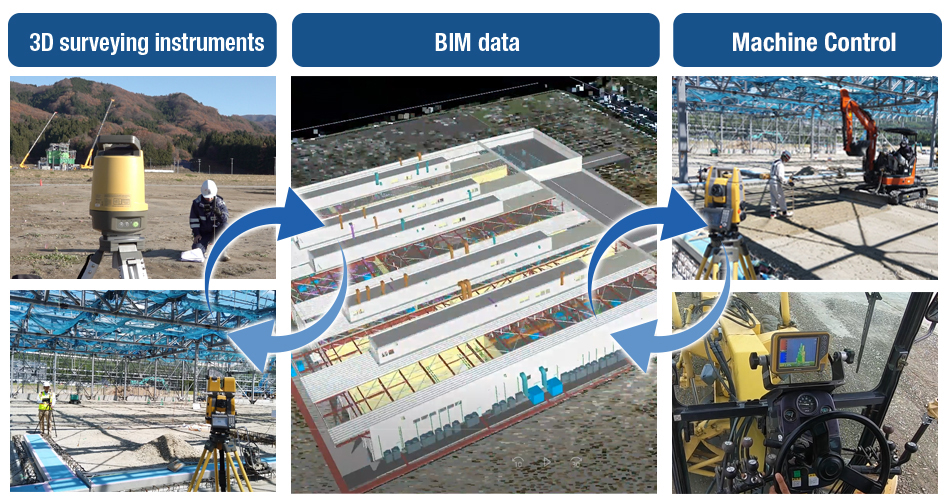

ในด้านการก่อสร้างอาคาร การใช้ BIM (Building Information Modeling) มีวัตถุประสงค์เพื่อเพิ่มประสิทธิภาพการจัดการโดยการเชื่อมโยงการออกแบบ (เสมือน) และสถานที่ก่อสร้าง (จริง) ผ่านข้อมูล 3 มิติ ซึ่งสร้างฝาแฝดดิจิทัลขึ้นมา
Topcon กำลังทำงานเพื่อให้เกิดการปฏิวัติ DX ในสถานที่ก่อสร้างโดยเชื่อมโยงกระบวนการออกแบบและการก่อสร้าง โดยใช้โซลูชันต่างๆ เช่น การสำรวจดิจิทัล 3 มิติ และระบบการควบคุมเครื่องจักร
*Society 5.0: “สังคมที่มีมนุษย์เป็นศูนย์กลางซึ่งสร้างสมดุลระหว่างความก้าวหน้าทางเศรษฐกิจ กับการแก้ไขปัญหาสังคมโดยใช้ระบบที่บูรณาการไซเบอร์สเปซและพื้นที่ทางกายภาพเข้าด้วยกันอย่างมาก”
กรณีศึกษา Topcon
การปฏิวัติ DX (Digital Transformation) ที่ไซต์ก่อสร้างอาคาร
“Topcon Optonexus โครงการก่อสร้างโรงงานแห่งใหม่”
Topcon กรณีศึกษาการก่อสร้างแบบดิจิทัลในสถานที่ก่อสร้าง “ทฤษฎีวิวัฒนาการ BIM”
Topcon Corporation และ Daiwa House Industry Co., Ltd. ได้ตระหนักถึงเทคโนโลยีฝาแฝดดิจิทัลในสถานที่ก่อสร้าง โดยใช้เทคโนโลยีขั้นสูงจากทั้งสองบริษัทในการก่อสร้างโรงงานส่วนประกอบออปติคัลขั้นสูงของ Topcon Optonexus Co., Ltd. (เมือง Tamura จังหวัด Fukushima) ซึ่งก่อตั้งขึ้นแล้วเสร็จในเดือนตุลาคม 2020 เริ่มต้นด้วยกระบวนการออกแบบตาม BIM และดำเนินการต่อผ่านการสำรวจไซต์ งานฐานราก งานโครงเหล็ก งานก่อสร้างหลัก งานภายนอก และอื่นๆ
ในที่นี้ เราจะแนะนำตัวอย่างบางส่วนของการก่อสร้างแบบดิจิทัลที่นำมาใช้ในกระบวนการก่อสร้าง เพื่อเป็นเส้นทางสู่ความสำเร็จของโครงการ
ตัวอย่างการก่อสร้างแบบดิจิทัลที่สำคัญ
กระบวนการสำรวจ
การทำเครื่องหมายด้วยอุปกรณ์การสำรวจดิจิทัล 3 มิติ
กระบวนการก่อสร้าง
ความสม่ำเสมอของคุณภาพและการจัดการกระบวนการทำงานผ่านระบบควบคุมเครื่องจักร
กระบวนการตรวจสอบ
ตรวจสอบคุณภาพด้วยเครื่องสแกนเลเซอร์ 3 มิติ
เวิร์กโฟลว์และโซลูชัน

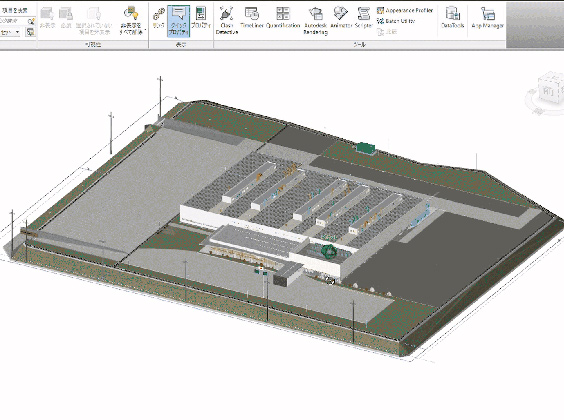

การวางแผนการจัดการการก่อสร้างโดยใช้โมเดล BIM
สร้างโมเดล 3 มิติโดยใช้ BIM สร้างภาพวาด และป้อนข้อมูลเพื่อให้บรรลุการวางแผนการก่อสร้างและการจัดการความคืบหน้า

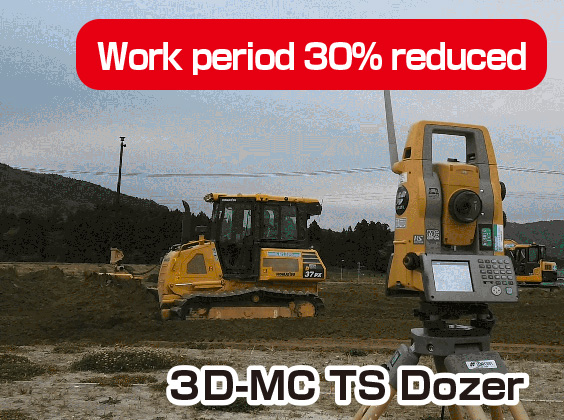

การเตรียมสถานที่โดยใช้อุปกรณ์ควบคุมเครื่องจักร
ด้วยการใช้การควบคุมเครื่องจักร (รถตักดิน) เวลาในการก่อสร้างจะสั้นลงอย่างมากเนื่องจากไม่จำเป็นต้องติดตั้งเสาเข็มหรือตรวจสอบความสูง

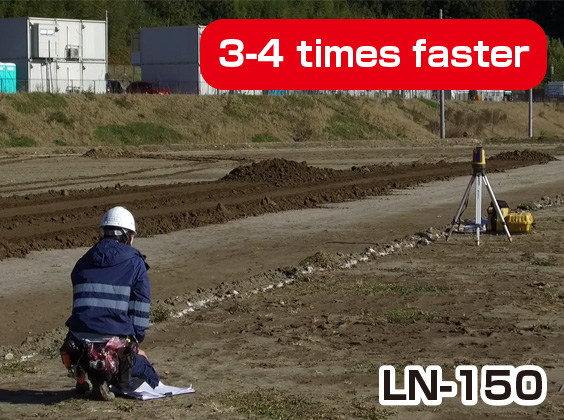

งานจัดกึ่งกลางเสาเข็มโดยใช้ Layout Navigator
ก่อนหน้านี้ การจัดกึ่งกลางเสาเข็มสูงสุดประมาณ 150 ครั้งดำเนินการโดยใช้คนสองคนต่อวัน และตอนนี้สามารถใช้คนคนเดียวทำงานจัดกึ่งกลางเสาเข็มได้สูงสุดถึง 300 ครั้ง

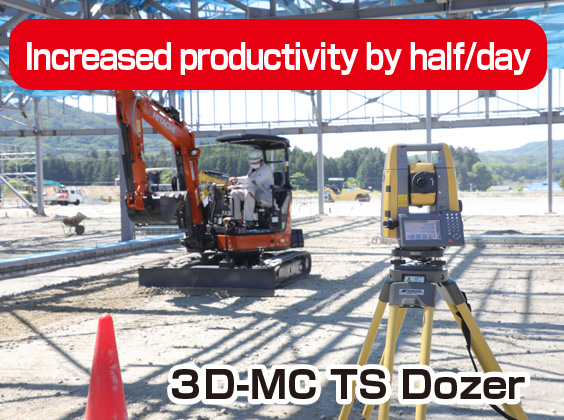

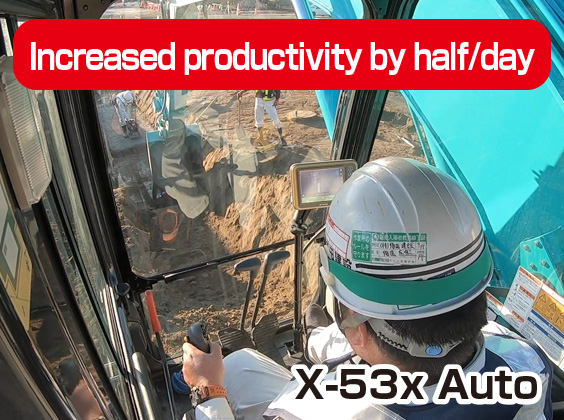

การควบคุมความลึกในงานขุดโดยใช้การควบคุมเครื่องจักร
ในอดีต การควบคุมความสูงดำเนินการโดยคนสองคนหลังจากการขุดและปรับระดับ แต่ด้วยการใช้การควบคุมเครื่องจักรเพื่อควบคุมความสูง จำนวนครั้งที่ต้องตรวจสอบงานจึงลดลงอย่างมาก
การสร้างโครงเหล็กโดยใช้ Layout Navigator
ก่อนหน้านี้ งานนี้ดำเนินการโดยกล้องสำรวจสองตัวจากสองทิศทางที่แตกต่างกัน และตอนนี้สามารถใช้ Layout Navigator เครื่องเดียวเพื่อตรวจสอบตำแหน่งแบบเรียลไทม์
ทำงานฐานรากพื้นดินโดยใช้การควบคุมเครื่องจักร
เนื่องจากความแม่นยำในการตกแต่งของฐานรากส่งผลต่อผิวสำเร็จของพื้นคอนกรีต การใช้การควบคุมเครื่องจักรจึงทำให้เกิดความแม่นยำในการตกแต่งอย่างที่ไม่เคยมีมาก่อน

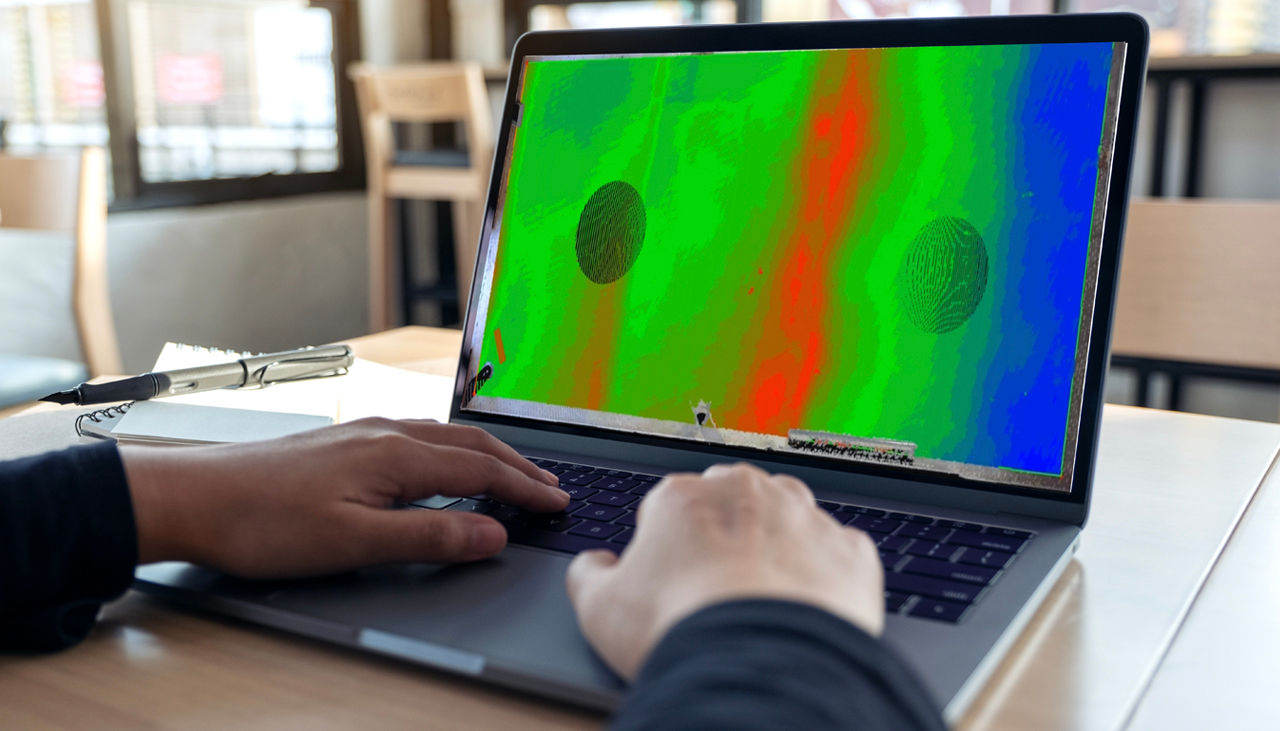

การตรวจสอบความเรียบโดยใช้ Laser Scanner
ก่อนหน้านี้ พื้นที่ได้รับการจัดการที่ระยะห่าง 3 เมตรเท่านั้น แต่ตอนนี้ ได้รับการจัดการผ่านพอยต์คลาวด์โดยใช้เครื่องสแกนเลเซอร์

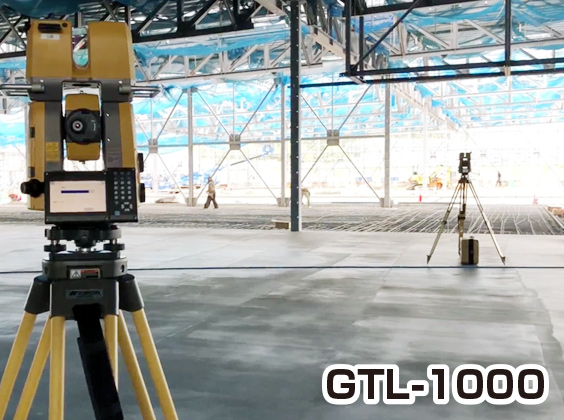

การมาร์กพื้นคอนกรีตโดยใช้ Layout Navigator
วิธีการแบบอะนาล็อกทั่วไปในการใช้ตลับเมตรและกระปุกหมึกได้รับการแปลงเป็นดิจิทัลโดยใช้ Layout Navigator เพื่อปรับปรุงความแม่นยำของงาน

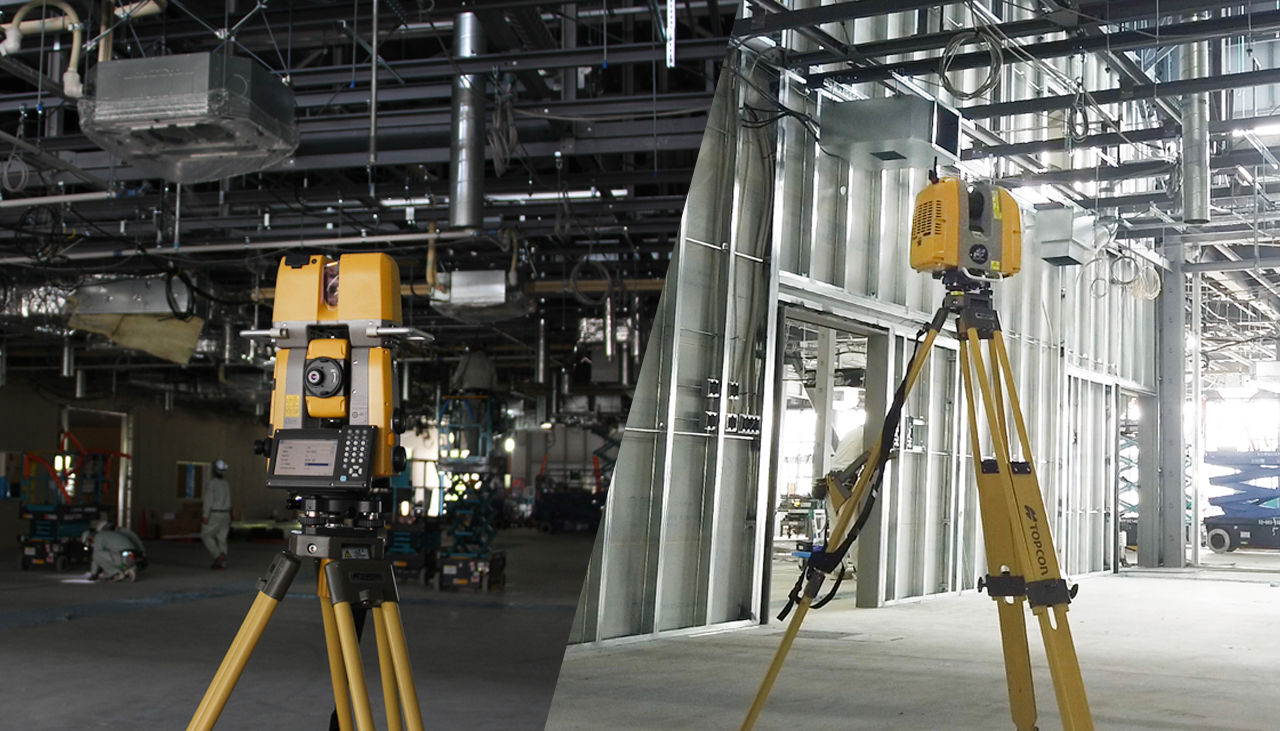

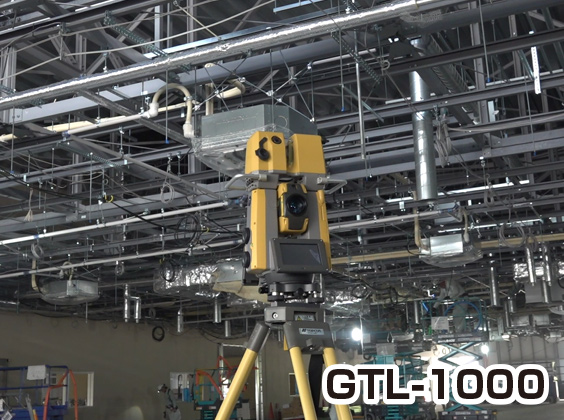

การจัดการส่วนประกอบ MEP โดยใช้เครื่องสแกนเลเซอร์
การวัด 3 มิติด้วยเครื่องสแกนเลเซอร์สามารถรักษาหลักฐานของงานได้ก่อนที่ส่วนประกอบจะถูกซ่อนไว้โดยเพดานและผนัง

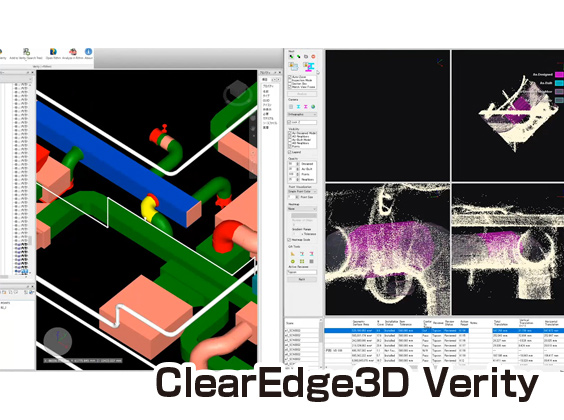

การเปรียบเทียบข้อมูลการออกแบบและข้อมูลพอยต์คลาวด์
ด้วยการเปรียบเทียบข้อมูลพอยต์คลาวด์เครื่องสแกนเลเซอร์กับข้อมูลการออกแบบ สามารถแยกการเปลี่ยนแปลงและป้อนกลับไปยังภาพวาดที่สร้างขึ้นได้

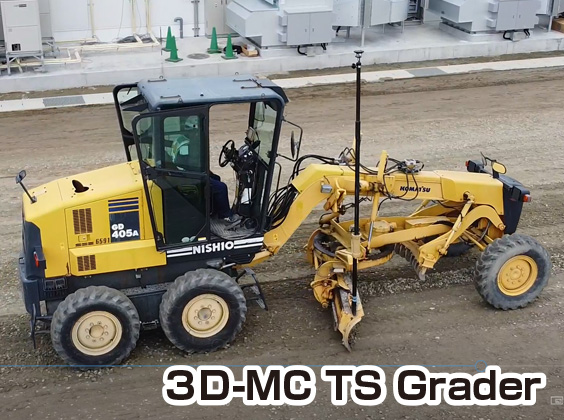

งานจัดสวนโดยใช้การควบคุมเครื่องจักร
ลานจอดรถและงานจัดสวนอื่นๆ สามารถทำได้อย่างรวดเร็วและเรียบร้อยโดยใช้การควบคุมเครื่องจักร

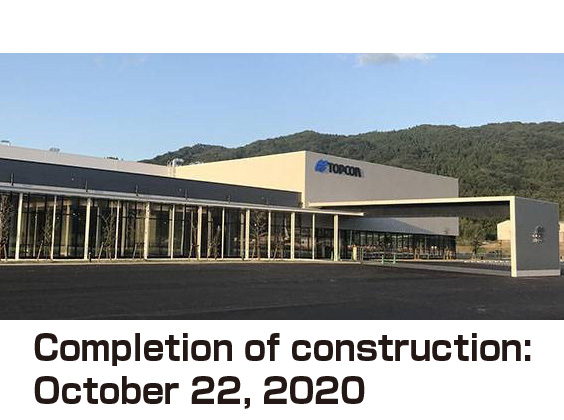

การก่อสร้างให้แล้วเสร็จ
