건물 검사 솔루션
바닥과 전체 공간을 한 번에 검사
콘크리트 바닥과 설치된 구조 부재의 평탄도를 확인하는 것은 지루하고 시간이 많이 걸리는 작업입니다.
Topcon의 3D 스캐너와 소프트웨어를 사용하면 바닥 및 구조 평탄도 검증을 동시에 수행할 수 있습니다.
노동력 절감 및 건물 품질로 생산성을 높이는 것은 면적 및 전체 검사를 통해 향상시킬 수 있습니다.
목차
요철 시각화 - 콘크리트 바닥의 평탄도 분석
미국의 ClearEdge3D에서 제공하는 Rithm 소프트웨어를 사용하면 콘크리트 슬래브의 평탄도 평가를 매우 쉽게 수행할 수 있습니다.
스캔한 포인트 클라우드 데이터를 Rithm에서 분석하면 히트맵을 사용하여 바닥 요철이 시각화됩니다.
광학 레벨을 사용하여 몇 미터마다 확인하는 기존의 검사 방법에 비해 이 방법은 압도적인 시간을 절약하고 결과를 표면으로 표시하여 품질을 향상시킵니다.
* Rithm은 2025년 3월 말에 단종되며 2026년 3월 말 이후로 더 이상 지원되지 않습니다.
레벨 및 필기 양식으로 측정 → 스캐닝 및 소프트웨어 분석
스캔한 데이터를 설계된 BIM 모델과 비교하는 새로운 검사 방법
시공이 계획대로 수행되고 구성요소가 설계된 대로 설치되었는지 확인할 수 있습니다.
부지 공간에서 스캔한 포인트 클라우드* 데이터와 설계에 사용된 BIM 모델은 미국 그룹 회사인 ClearEdge3D에서 개발한 Verity 소프트웨어를 사용하여 분석 및 비교됩니다.
시공 관리 및 설계 감리의 감독 등 인적 오류를 방지함으로써 막대한 비용 증가와 시공 기간 지연을 초래할 수 있는 재작업을 방지할 수 있습니다.
설치된 재료의 존재 및 편차 분석
색상으로 구분된 결과가 표시됩니다.
포인트 클라우드는 3D 레이저 스캐너 또는 기타 수단을 사용하여 측정된 3D 포인트 데이터의 클러스터를 나타냅니다. 포인트 데이터에는 공간에서 캡처된 개체의 모양, 크기, 거리, 위치, 색상 및 질감을 나타내는 XYZ 좌표 및 RGB 색상 값이 포함됩니다.
이러한 유형의 정보는 일반적으로 CAD 또는 BIM 소프트웨어로 가져오며 설계 및 시공 프로세스를 통한 시뮬레이션에서 중요한 역할을 합니다.

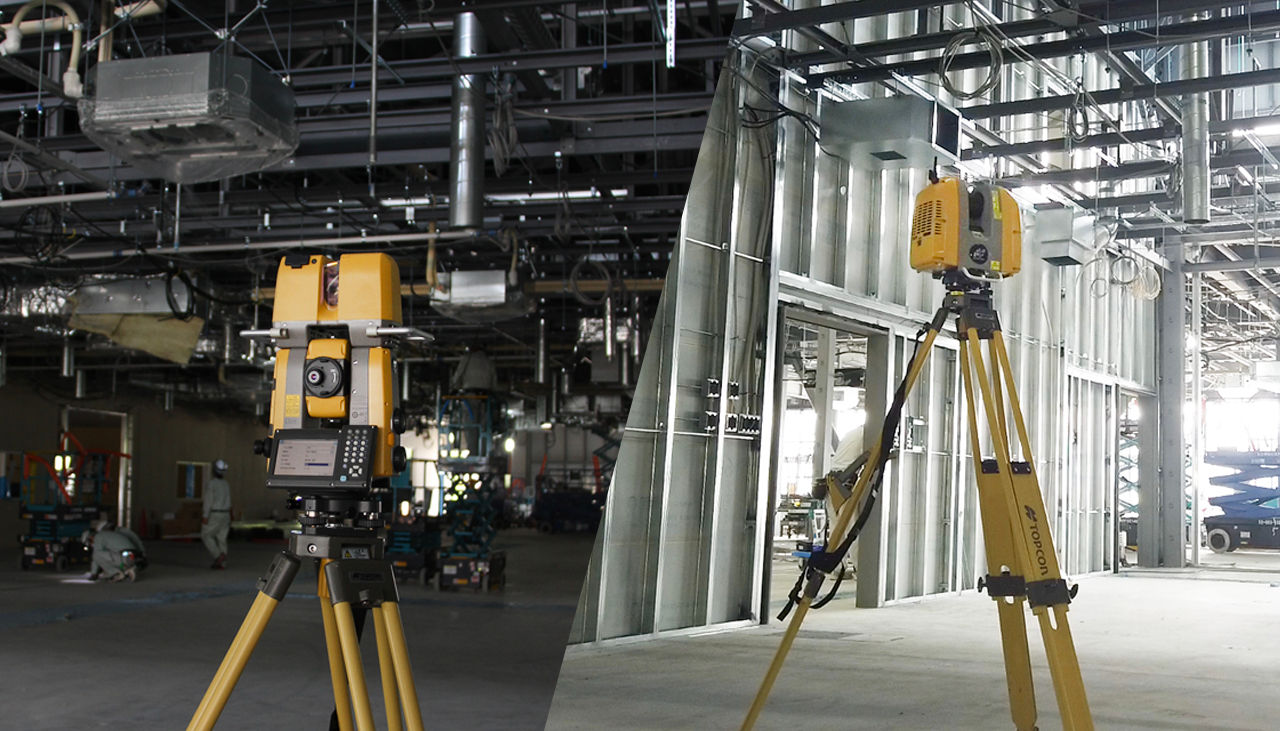

건물 건설 검사를 위한 고정밀 스캐너로 작업
GLS-2200은 바닥 평탄도, 준공 및 부품 설치와 같은 밀리미터 단위의 정확한 시공 검사에 이상적인 고정밀 스캐너입니다.
이전 모델에 비해 정확도는 이제 1mm(σ)이며 HDR 이미징으로 선명한 3D 포인트 클라우드 데이터를 생성할 수 있습니다.
스캐너는 검사뿐만 아니라 건설 토지 측량, 개조 및 리모델링 중 외부 및 내부의 준공 측량에도 사용됩니다.
