건물 건설 디지털화란?
ICT 기술을 통한 건물 건설 디지털화에 대한 우리의 이니셔티브.
Society 5.0*에 따라 내각부는 2025년까지 건설 산업의 생산성을 20% 증가시킨다는 목표를 설정했습니다.
이러한 상황에서 건설 워크플로우를 중앙에서 관리하기 위해 건설 공장 자동화가 진행되고 있습니다.
건축물 시공 분야에서는 BIM(Building Information Modeling)을 활용하여 디지털 트윈을 생성하는 3D 데이터를 통해 설계(가상)와 건설 현장(실제)을 연결하여 관리 효율성을 높이는 것을 목표로 합니다.
Topcon은 3D 디지털 측량 및 기계 제어 시스템과 같은 솔루션을 사용하여 설계 및 시공 프로세스를 연결하여 건설 현장에서 DX 혁명을 실현하기 위해 노력하고 있습니다.
*Society 5.0: "사이버 공간과 물리적 공간을 고도로 통합한 시스템을 사용하여 경제 발전과 사회 문제 해결이 균형을 이루는 인간 중심의 사회."
Topcon 사례 연구
건물 건설 현장의 DX(Digital Transformation) 혁명
"Topcon Optonexus, 신공장 건설사업"
Topcon, 건설 현장의 디지털 건설 사례 연구 "BIM 진화론"
2020년 10월 설립된 Topcon Optonexus Co., Ltd.의 첨단 광학 부품 공장(후쿠시마현 다무라시)의 건설에 양사의 첨단 기술을 활용해 건설 현장에서 디지털 트윈을 실현했으며, BIM 기반 설계 프로세스를 시작으로 현장 조사, 기초 공사, 철골공사, 주요공사, 외장공사 등
여기에서는 프로젝트 완료를 위한 경로로 건설 과정에서 구현된 디지털 건설의 몇 가지 예를 소개합니다.
주요 디지털 구축의 예
측량 과정
3D 디지털 측량 장비로 마킹
시공과정
기계 제어 시스템을 통한 품질 균일성 및 작업 프로세스 관리
검사 프로세스
3D 레이저 스캐너를 이용한 품질 검사
작업 흐름 및 솔루션
BIM 모델을 사용한 시공 관리 계획
BIM을 사용하여 3D 모델을 생성하고, 도면을 작성하고, 정보를 입력하여 건설 계획 및 진행 관리를 달성합니다.
기계 제어 장비를 사용한 현장 준비
기계 제어(도저)를 사용하면 말뚝을 설치하거나 높이를 확인할 필요가 없기 때문에 시공 시간이 크게 단축됩니다.
Layout Navigator를 사용한 말뚝 센터링 작업
이전에는 하루에 두 사람이 최대 약 150개의 말뚝 센터링 작업을 수행했지만 이제는 한 사람이 최대 300개의 말뚝 센터링 작업을 수행할 수 있습니다.
Machine Control을 이용한 굴착 작업의 깊이 제어
기존에는 굴착 및 평탄화 후 2명이 높이제어를 수행했지만, 높이제어를 위해 Machine Control을 사용함으로써 점검해야 하는 작업 횟수가 크게 줄었습니다.
Layout Navigator를 이용한 철골 세공
기존에는 서로 다른 두 방향에서 두 명의 경위가 이 작업을 수행했지만, 이제는 하나의 레이아웃 네비게이터를 사용하여 실시간으로 위치를 확인할 수 있습니다.
장비 제어를 사용한 기초
기초의 마감 정확도가 바닥 콘크리트의 마감에 영향을 미치기 때문에 Machine Control을 사용하면 전례 없는 마감 정확도가 가능해졌습니다.

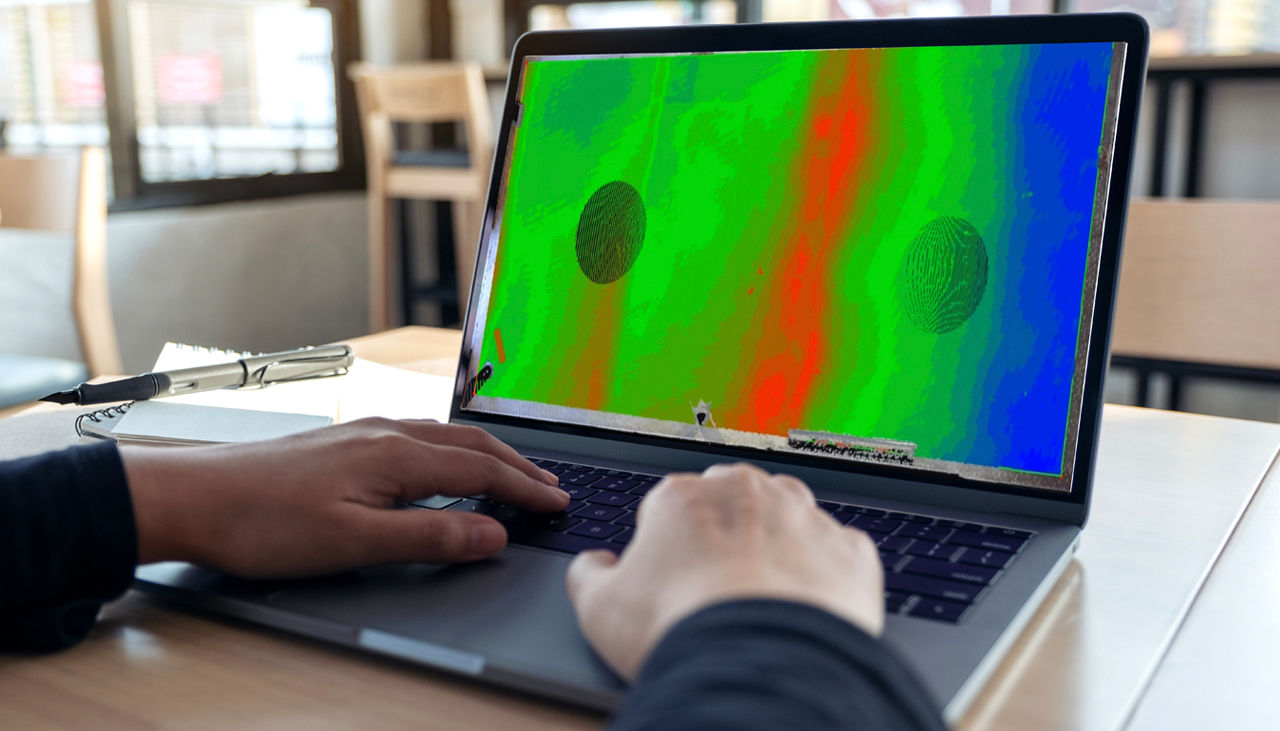

레이저 스캐너를 사용한 평탄도 검증
이전에는 3m 피치에서만 관리되고 있었지만, 현재는 레이저 스캐너를 활용하여 포인트 클라우드를 통해 관리하고 있습니다.
Layout Navigator를 사용한 바닥 콘크리트 마킹"
강철 테이프와 잉크 포트를 사용하는 기존의 아날로그 방식을 디지털화하여 Layout Navigator를 사용하여 작업의 정확도를 높였습니다.

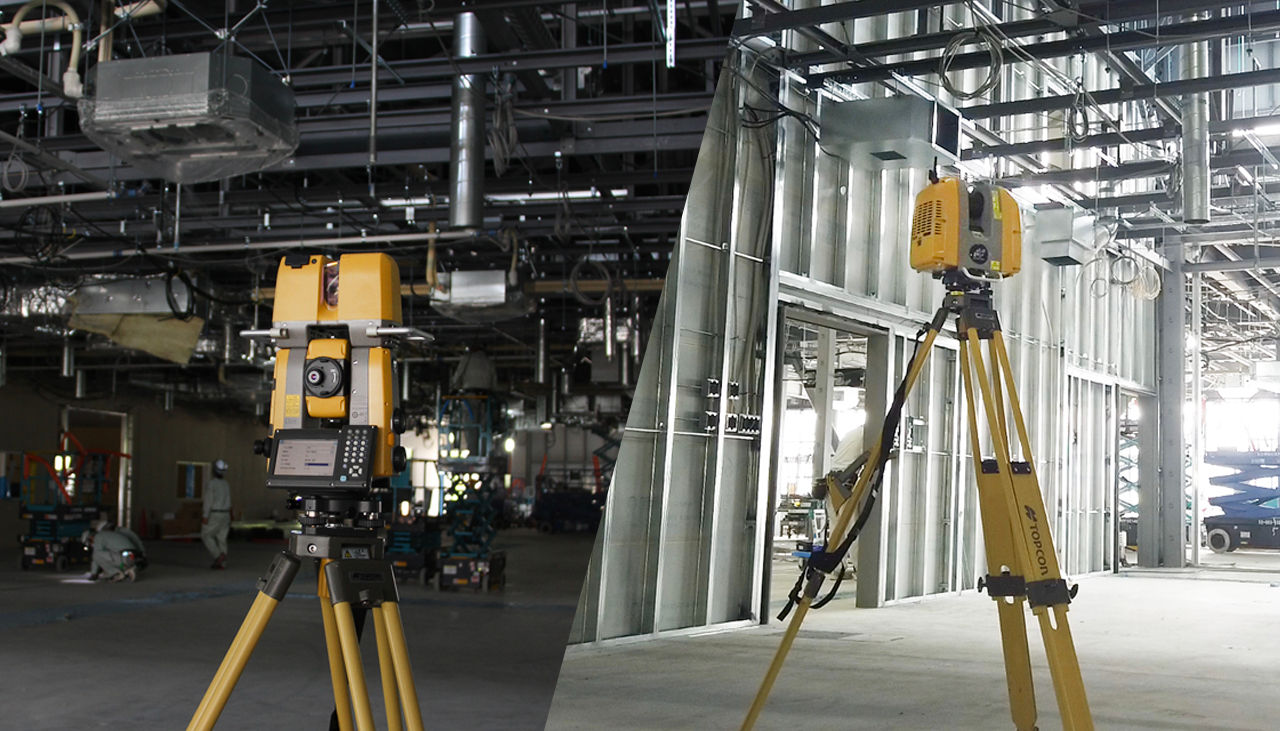

레이저 스캐너를 사용한 MEP 구성 요소 관리
레이저 스캐너를 사용한 3D 측정은 구성 요소가 천장과 벽에 가려지기 전에 작업 증거를 보존할 수 있습니다.
설계 데이터와 포인트 클라우드 데이터의 비교
레이저 스캐너 포인트 클라우드 데이터를 설계 데이터와 비교하여 변경 사항을 추출하고 준공 도면에 피드백할 수 있습니다.
Machine Control을 이용한 조경 작업
주차장 및 기타 조경 작업도 Machine Control을 활용하여 빠르고 깔끔하게 완료할 수 있습니다.
공사 완료
